Elettromagnete REOVIB WI 211
Elettromagnete con opzioni di tensione/frequenza configurabili
Vantaggi
- Potenza massima 250 VA
- Le opzioni di tensione/frequenza configurabili aumentano la flessibilità
- Cambio rapido della tensione di collegamento tramite il cablaggio appropriato
- Costruzione piatta
Applicazioni tipiche
Industria del confezionamento e settore della pesatura per processi di alimentazione e selezione
Processi di automazione e impianti di montaggio che utilizzano azionamenti elettromagnetici.
DATI TECNICI
| Tipo | Traferro nominale max. [mm] | Potenza a 3.000 / 6.000 giri/min [VA] | Corrente nominale = corrente nominale termica a 230 V [A] | Forza di trazione di picco al traferro nominale [N] | Peso elettromagnete [kg] | Peso armatura [kg] |
|---|---|---|---|---|---|---|
| REOVIB WI 211/7 | 1 | 175 | 0,75 | 40 | 1,15 | 0,165 |
| REOVIB WI 211/9 | 1 | 210 | 0,9 | 105 | 1,96 | 0,33 |
| REOVIB WI 211/10 | 1 | 250 | 1,1 | 210 | 2,1 | 0,34 |
*Unità di controllo REOVIB adatte: REOVIB SMART, REOVIB RTS, REOVIB MTS, REOVIB MFS
*Applicazioni tipiche: industria del confezionamento e della pesatura per processi di alimentazione e selezione, processi di automazione con azionamenti a elettromagneti vibranti

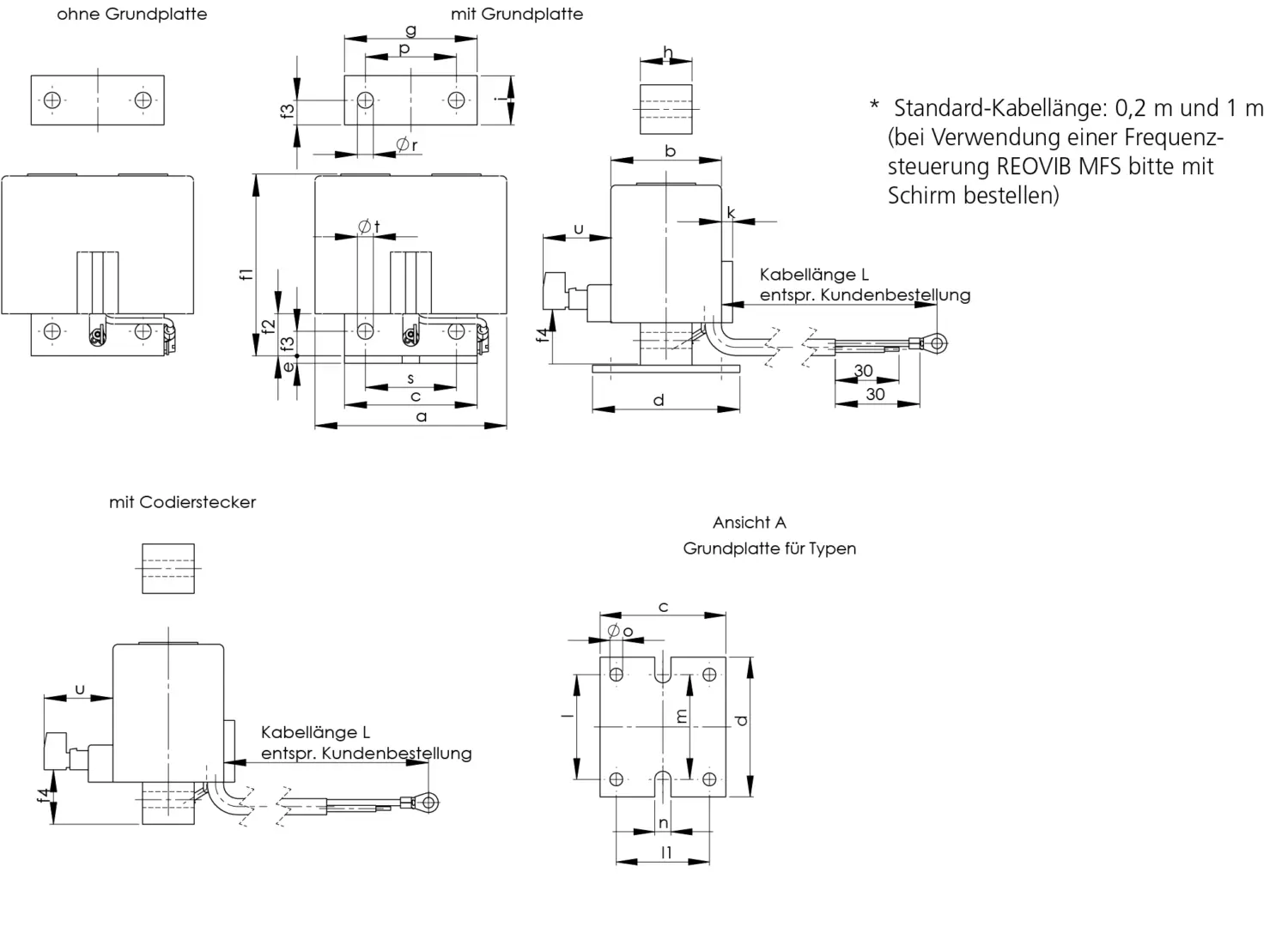

DIMENSIONI IN MM
| Tipo | a [mm] | b [mm] | c [mm] | d | e | f | f1 | f2 | f3 | f4 | g | h [mm] | i | k | p | r | s [mm] | ⌀t |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| REOVIB WI 211/7 | 78 | 47 | 54 | 60 | 3 | 77 | 74 | 17 | 10 | 22 | 54 | 21 | 20 | 31 | 20 | 6,5 | 37 | 6,5 |
| REOVIB WI 211/9 | 90 | 56 | 66 | 83 | 3 | 91 | 88 | 19 | 11 | 24 | 66 | 32,5 | 22 | 31 | 44 | 8,1 | 44 | 8 |
| REOVIB WI 211/10 | 100 | 68 | 66 | – | – | – | 61,5 | 12 | 9 | 48 | 66 | 38 | 17,5 | 31 | 30 | M6 | – | – |
Scheda tecnica
Scaricate il nostro ampio catalogo e scoprite molti altri prodotti REO.
Certificazioni
Certificazioni RoHS e CE.
