Elettromagnete REOVIB WI 421
Descrizione
Versione nichelata, completamente incapsulata, per 900, 1500, 3000 o 6000 1/min, potenze fino a 1265 VA
- Fissaggio tramite fori filettati ciechi sulla base dell'elettromagnete e dell'armatura
- Uscita cavo verso il basso, con cavo schermato o non schermato
Vantaggi
- Protezione anticorrosione mediante nichelatura
- Rapporto ottimale fra dimensioni e prestazioni
- Buona regolabilità
- Potenza massima 2020 VA
- Adatto anche ad applicazioni a bassa frequenza
- Forza di trazione massima 2900 N
- Costruzione piatta
Applicazioni tipiche
Industria del confezionamento e settore della pesatura per processi di alimentazione e selezione
Processi di automazione e impianti di montaggio che utilizzano azionamenti elettromagnetici.
DATI TECNICI
| Tipo | Traferro nominale max. [mm] | Potenza a 6000 1/min [VA] | Corrente nominale = corrente nominale termica a 230 V [A] | Forza di trazione di picco al traferro nominale [N] | Potenza a 3000 1/min [VA] | Corrente nominale termica a 230 V [A] | Forza di trazione di picco al traferro nominale [N] | Peso elettromagnete [kg] | Peso armatura [kg] |
|---|---|---|---|---|---|---|---|---|---|
| REOVIB WI 421/10 | 2,5 | 200 | 0,87 | 110 | 156 | 0,68 | 128 | 2,1 | 0,34 |
| REOVIB WI 421/12 | 3 | 350 | 1,52 | 150 | 300 | 1,3 | 264 | 2,8 | 0,62 |
| REOVIB WI 421/14 | 3 | 800 | 3,5 | 580 | 748 | 3,25 | 570 | 6,9 | 1,45 |
| REOVIB WI 421/16 | 3 | 1600 | 6,9 | 1500 | 1265 | 5,5 | 1400 | 10,5 | 2,6 |
| REOVIB WI 421/18 | 3 | – | – | – | 2020 | 8,8 | 2900 | 28 | 9 |

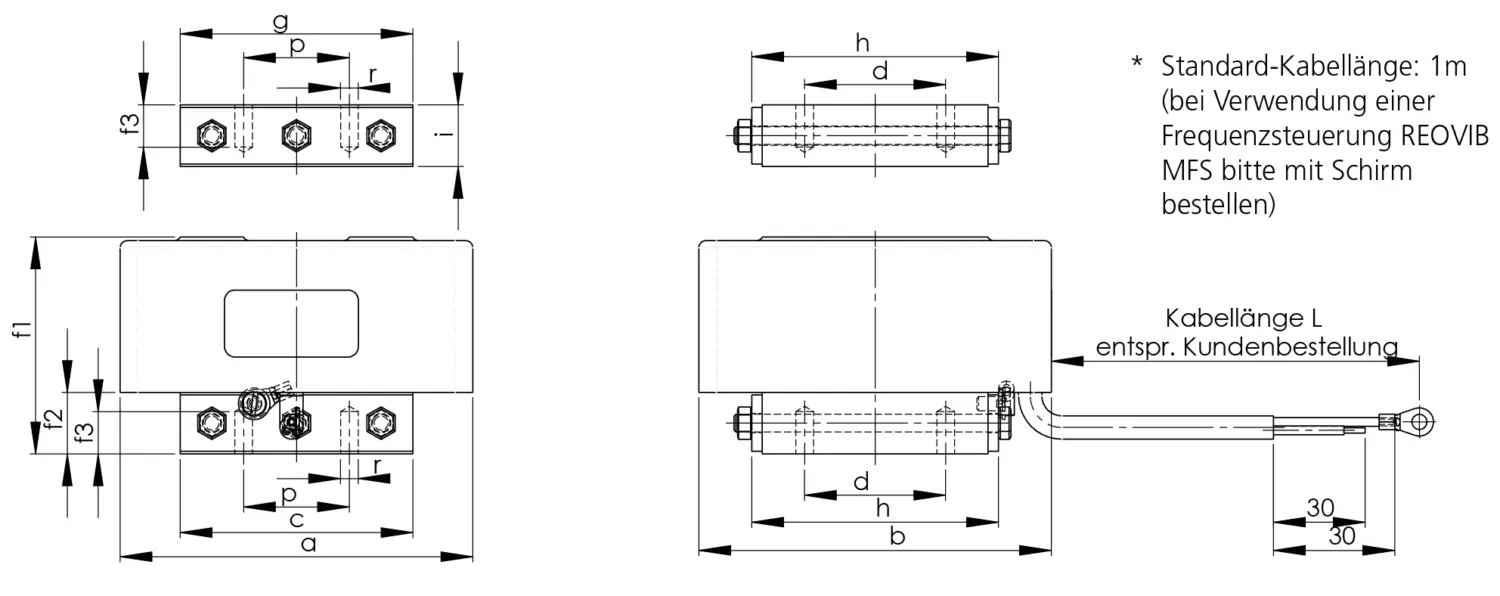

DIMENSIONI IN MM
| Tipo | a [mm] | b [mm] | c [mm] | d | f1 | f2 | f3 | g | h [mm] | i | p | r |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| REOVIB WI 421/10 | 100 | 68 | 66 | – | 61,5 | 12 | 9 | 66 | 38 | 17,5 | 30 | M6 |
| REOVIB WI 421/12 | 100 | 100 | 66 | 40 | 61,5 | 15 | 9 | 66 | 70 | 17,5 | 30 | M6 |
| REOVIB WI 421/14 | 155 | 110 | 108 | – | 90,5 | 23 | 15 | 108 | 68 | 26,5 | 50 | M10 |
| REOVIB WI 421/16 | 155 | 168 | 108 | 80 | 90,5 | 23 | 15 | 108 | 126 | 26,5 | 50 | M10 |
| REOVIB WI 421/18 | 230 | 170 | 169 | 65 | 128,5 | 42 | 18 | 169 | 120 | 47,5 | 75 | M12 |
Scheda tecnica
Scaricate la scheda tecnica con tutti i dati del prodotto.
Certificazioni
Questo prodotto è conforme alle certificazioni RoHS e CE.
