Filtro EMC N CNW 105
Descrizione
NUOVA SERIE!
La nuova serie si distingue non solo per i tempi di consegna più rapidi, ma anche per il risparmio di risorse e la maggiore efficienza.
Filtro consigliato per la soppressione dei disturbi secondo EN 55011, Classe A ed EN 61800-3, Categoria C2.
Con l'impiego di un filtro di rete trifase REO CNW 105 il livello dei disturbi viene ridotto al di sotto del valore massimo prescritto.
I filtri di rete REO sono adatti alla soppressione dei disturbi sia singola sia collettiva.
Per la soppressione collettiva: finché la corrente nominale per fase resta entro i limiti ammessi, è possibile filtrare più apparecchi con un unico filtro.
Vantaggi
- Dimensioni ridotte
- Collegamento rapido
- Basso riscaldamento
- Morsetti protetti contro il contatto accidentale
- Buona attenuazione con una bassa corrente di dispersione
Applicazioni tipiche
Alimentatori per l'informatica, le telecomunicazioni, le apparecchiature medicali e le applicazioni industriali
SPECIFICHE TECNICHE
- Conformità: VDE 0565-3 / IEC 950 / UL 1283
- Tensione di prova: L-L 2.100 V DC, 1 s; L-PE 2.700 V DC, 1 s
- Sovraccarico: 1,5 x IN per 1 min / h
- Categoria climatica: DIN IEC 68 parte 1 25/085/21
DATI TECNICI
| Tipo | Tensione nominale [V] | Corrente nominale [A] | Corrente di dispersione [mA] | Cx [μF] | Cy [nF] | L [mH] | R [MOhm] | Frequenza [Hz] |
|---|---|---|---|---|---|---|---|---|
| N CNW 105/3 | 3×500 | 4×3 | <1 | 0,5 | 30 | 4,0 | 1,12 | 50/60 |
| N CNW 105/6 | 3×500 | 4×6 | <1 | 0,5 | 30 | 2,4 | 1,12 | 50/60 |
| N CNW 105/10 | 3×500 | 4×10 | <1 | 0,5 | 30 | 1,0 | 1,12 | 50/60 |
| N CNW 105/16 | 3×500 | 4×16 | <1 | 1 | 43 | 1,6 | 1,12 | 50/60 |
| N CNW 105/25 | 3×500 | 4×25 | <1 | 1 | 43 | 1,4 | 1,12 | 50/60 |
| N CNW 105/36 | 3×500 | 4×36 | <1 | 2,2 | 44 | 1,2 | 1,12 | 50/60 |
| N CNW 105/50 | 3×500 | 4×50 | <1 | 2,2 | 44 | 0,75 | 1,12 | 50/60 |
| N CNW 105/80 | 3×500 | 4×80 | <3,5 | 3,3 | 111 | 0,5 | 1,12 | 50/60 |
| N CNW 105/120 | 3×500 | 4×120 | <3,5 | 3,3 | 111 | 0,36 | 1,12 | 50/60 |
| CNW 105/150 | 3×500 | 4×150 | <3,5 | 3,3 | 111 | 0,36 | 1,12 | 50/60 |

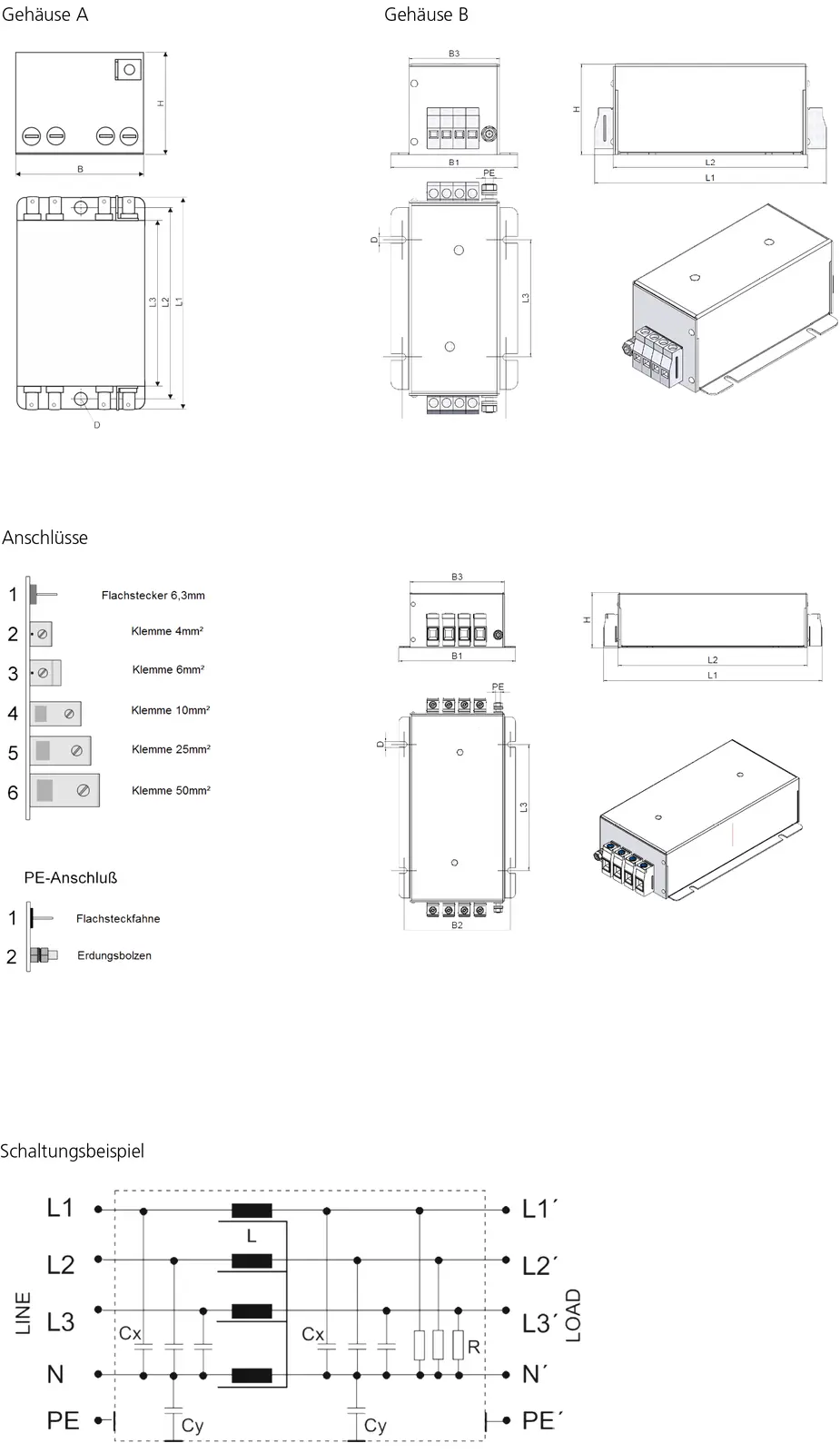

DIMENSIONI IN MM
| Tipo | Custodia | Collegamento | Collegamento PE | B1 [mm] | B2 [mm] | B3 [mm] | D [mm] | H [mm] | L1 [mm] | L2 [mm] | L3 [mm] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| CNW 105/3 | A | Faston 6,3 mm | Faston AMP | 53 | – | – | 5,3 | 40 | 110 | 100 | 90 |
| CNW 105/6 | A | Faston 6,3 mm | Faston AMP | 53 | – | – | 5,3 | 40 | 110 | 100 | 90 |
| CNW 105/10 | A | Faston 6,3 mm | Faston AMP | 53 | – | – | 5,3 | 40 | 110 | 100 | 90 |
| CNW 105/16 | B | Morsetti 4 mm² | Bullone di terra (M6) | 98 | 80 | 70 | 5,0 | 70 | 177 | 150 | 90 |
| CNW 105/25 | B | Morsetti 6 mm² | Bullone di terra (M6) | 98 | 80 | 70 | 5,0 | 70 | 179 | 150 | 90 |
| CNW 105/36 | B | Morsetti 10 mm² | Bullone di terra (M6) | 148 | 135 | 120 | 7,0 | 70 | 269 | 240 | 160 |
| CNW 105/50 | B | Morsetti 25 mm² | Bullone di terra (M6) | 148 | 135 | 120 | 7,0 | 70 | 278 | 240 | 160 |
| CNW 105/80 | B | Morsetti 25 mm² | Bullone di terra (M10) | 168 | 155 | 140 | 7,0 | 90 | 303 | 240 | 160 |
| CNW 105/120 | B | Morsetti 50 mm² | Bullone di terra (M12) | 168 | 155 | 140 | 7,0 | 90 | 331 | 240 | 160 |
| CNW 105/150 | B | Morsetti 50 mm² | Bullone di terra (M12) | 168 | 155 | 140 | 7,0 | 90 | 331 | 240 | 160 |
