Filtro EMI CNW 102
Filtro di rete monofase (2 conduttori, a due stadi)
Descrizione
Filtro raccomandato per la soppressione dei disturbi secondo EN 55011, Classe B ed EN 61800-3, Categoria C1.
Filtro economico che, grazie alle dimensioni ridotte e agli ottimi valori di attenuazione in esecuzione a due stadi, è particolarmente adatto al montaggio diretto nell'involucro della sorgente di disturbo. Il filtro è disponibile anche in versione a bassa corrente di dispersione e in una speciale versione medicale (senza condensatori Y).
A richiesta il filtro può essere fornito anche con protezione contro le sovratensioni.
Il collegamento con faston isolati consente un'installazione rapida. Sono comunque possibili versioni con altre opzioni di collegamento (morsetto / cavetto).
Vantaggi
- Dimensioni ridotte
- Collegamento rapido
- Protezione dal contatto accidentale con l'impiego di faston isolati
- Ottime prestazioni di attenuazione con bassa corrente di dispersione
- Disponibile anche in versione medicale o con corrente di dispersione ridotta
- Protezione opzionale contro le sovratensioni
- Approvazione UL per l'intera gamma – E217177 (non per le versioni N e MED)
Applicazioni tipiche
Applicazioni: alimentatori a commutazione per elettronica industriale, convertitori di frequenza per azionamenti motore, unità di alimentazione, applicazioni medicali e di telecomunicazione, applicazioni DC.
SPECIFICHE TECNICHE
- Conformità: VDE 0565-3 / IEC 950 / UL 1283
- Tensione di prova: L-N 2.100 V DC, 1 s; L/N-PE 2.700 V DC, 1 s
- Sovraccarico: 1,5 × I per 1 min/h
- Categoria climatica: DIN IEC 68 Parte 1 25/085/21
DATI TECNICI
| Tipo | Tensione nominale [V] | Corrente nominale [A] | Corrente di dispersione [mA] | Cx [μF] | Cy [nF] | L [mH] | R [kOhm] |
|---|---|---|---|---|---|---|---|
| CNW 102/3 | 250 | 3 | < 3,5 | 0,94 | 20 | 13,6 | 560 |
| CNW 102/6 | 250 | 6 | < 3,5 | 0,94 | 20 | 7,8 | 560 |
| CNW 102/10 | 250 | 10 | < 3,5 | 0,94 | 20 | 3,6 | 560 |
| CNW 102/16 | 250 | 16 | < 3,5 | 0,94 | 20 | 2,4 | 560 |
| CNW 102/20 | 250 | 20 | < 3,5 | 0,94 | 20 | 2,0 | 560 |
| CNW 102/3/N | 250 | 3 | < 0,5 | 0,94 | 4,4 | 13,6 | 560 |
| CNW 102/6/N | 250 | 6 | < 0,5 | 0,94 | 4,4 | 7,8 | 560 |
| CNW 102/10/N | 250 | 10 | < 0,5 | 0,94 | 4,4 | 3,6 | 560 |
| CNW 102/16/N | 250 | 16 | < 0,5 | 0,94 | 4,4 | 2,4 | 560 |
| CNW 102/20/N | 250 | 20 | < 0,5 | 0,94 | 4,4 | 2,0 | 560 |
| CNW 102/3/MED | 250 | 3 | < 0,005 | 0,94 | – | 13,6 | 560 |
| CNW 102/6/MED | 250 | 6 | < 0,005 | 0,94 | – | 7,8 | 560 |
| CNW 102/10/MED | 250 | 10 | < 0,005 | 0,94 | – | 3,6 | 560 |
| CNW 102/16/MED | 250 | 16 | < 0,005 | 0,94 | – | 2,4 | 560 |
| CNW 102/20/MED | 250 | 20 | < 0,005 | 0,94 | – | 2,0 | 560 |

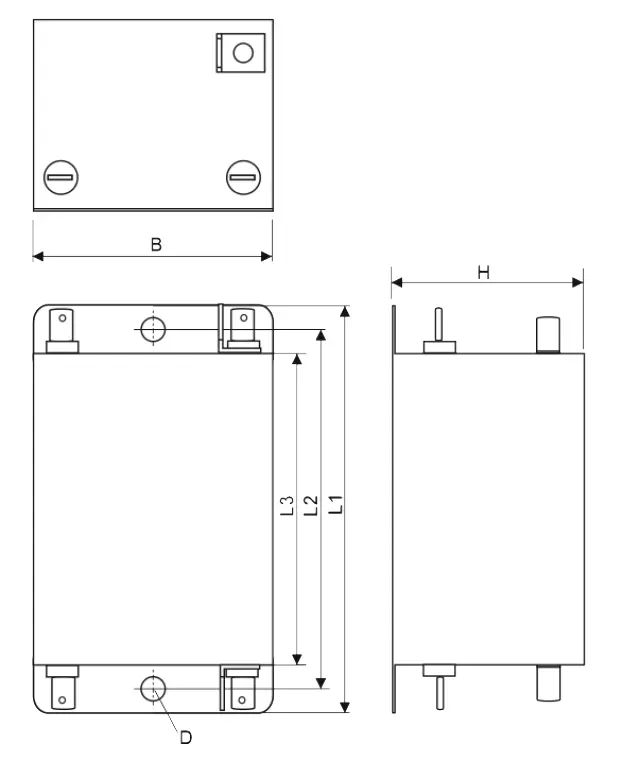

DIMENSIONI IN MM
| Tipo | Collegamento / Collegamento PE | B [mm] | D [mm] | H [mm] | L1 [mm] | L2 [mm] | L3 [mm] |
|---|---|---|---|---|---|---|---|
| CNW 102/3 | Faston 6,3×0,8 | 50 | 5,3 | 40 | 87 | 75 | 65 |
| CNW 102/6 | Faston 6,3×0,8 | 50 | 5,3 | 40 | 87 | 75 | 65 |
| CNW 102/10 | Faston 6,3×0,8 | 50 | 5,3 | 40 | 87 | 75 | 65 |
| CNW 102/16 | Faston 6,3×0,8 | 53 | 5,3 | 40 | 110 | 100 | 90 |
| CNW 102/20 | Faston 6,3×0,8 | 53 | 5,3 | 40 | 110 | 100 | 90 |
