Filtro EMI N CNW 114

Descrizione

Nell'assemblaggio di componenti elettronici in un quadro elettrico sono spesso richiesti gli stessi circuiti con potenze diverse. Per evitare di dover modificare ogni volta lo schema di foratura, è ideale raggruppare più fasce di potenza. I filtri di questa serie hanno dimensioni di fissaggio identiche nella fascia di potenza più importante, il che consente di intercambiare i filtri.

Vantaggi

  • Dimensioni ridotte
  • Collegamento rapido
  • Basso riscaldamento
  • Morsetti protetti contro il contatto accidentale
  • Attenuazione molto buona su un ampio spettro di frequenze
  • Possibili versioni per reti IT

Applicazioni tipiche

Convertitori di frequenza per azionamenti motore, impianti eolici e alimentatori

SPECIFICHE TECNICHE

  • Conformità: VDE 0565-3 / IEC 950 / UL 1283
  • Tensione di prova: L-L 2.100 V DC, 1 s; L-PE 2.700 V DC, 1 s
  • Sovraccarico: 1,5 x IN per 1 min / h
  • Categoria climatica: DIN IEC 68 parte 1 25/085/21
DATI TECNICI
Tipo Tensione nominale [V] Corrente nominale [A] Corrente di dispersione [mA] Cx [μF] Cy [nF] L [mH] R [kOhm] Frequenza [Hz]
N CNW 114/8 3×500* 8 <5 1,0 0,244 7,6 1,12 50/60
N CNW 114/16 3×500* 16 <30 2,53 1,57 5,2 1,12 50/60
N CNW 114/25 3×500* 25 <30 2,53 1,57 2,5 1,12 50/60
N CNW 114/36 3×500* 36 <30 2,53 1,57 1,5 1,12 50/60
N CNW 114/50 3×500* 50 <30 2,53 1,57 0,9 1,12 50/60
N CNW 114/64 3×500* 64 <30 2,53 1,57 0,9 1,12 50/60
N CNW 114/80 3×500* 80 <35 3,63 1,68 0,8 1,12 50/60
N CNW 114/110 3×500* 110 <35 3,63 1,68 0,5 1,12 50/60
N CNW 114/180 3×500* 180 <35 3,63 1,68 0,5 1,12 50/60
N CNW 114/300 3×500* 300 <60 7,26 3,36 0,3 1,12 50/60
N CNW 114/450 3×500* 450 <60 7,26 3,36 0,16 1,12 50/60
N CNW 114/600 3×500* 600 <60 7,26 3,36 0,155 1,12 50/60
N CNW 114/900 3×500* 900 <60 7,26 3,36 0,055 1,12 50/60
N CNW 114/1200 3×500* 1200 <60 7,26 3,36 0,055 1,12 50/60

*Disponibile su richiesta anche per 690 V. Disponibile anche in variante con certificazione cULus. Su richiesta vi inviamo volentieri la relativa scheda tecnica.

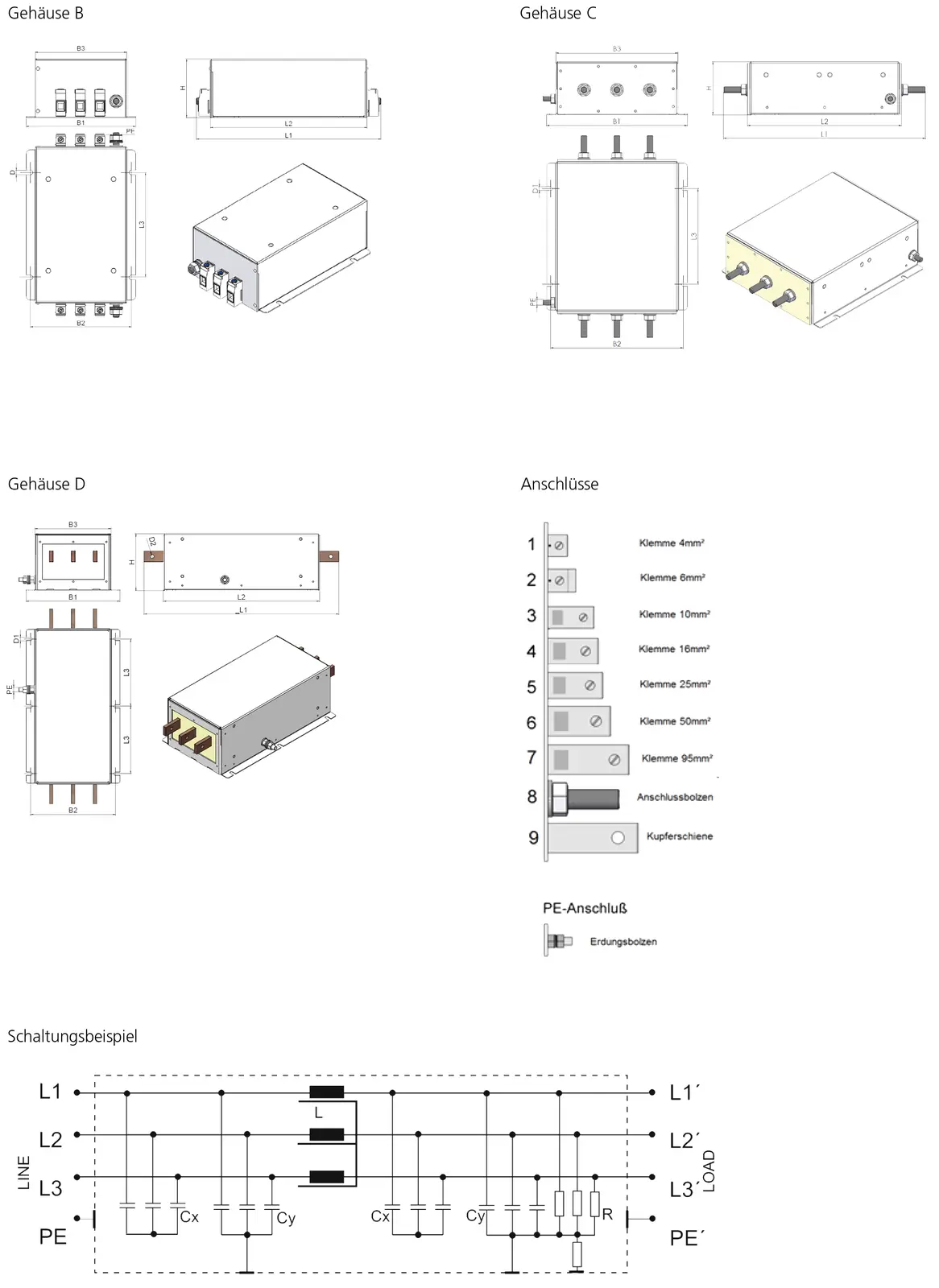

DIMENSIONI IN MM
Tipo Custodia Collegamento Collegamento PE B1 [mm] B2 [mm] B3 [mm] D1 [mm] D2 [mm] H [mm] L1 [mm] L2 [mm] L3 [mm]
N CNW 114/8 B Morsetti 4 mm² 2 x M6 98 80 70 5 – 70 177 150 90
N CNW 114/16 B Morsetti 4 mm² 2 x M6 148 135 120 7 – 70 227 200 160
N CNW 114/25 B Morsetti 6 mm² 2 x M6 148 135 120 7 – 70 229 200 160
N CNW 114/36 B Morsetti 10 mm² 2 x M6 148 135 120 7 – 70 229 200 160
N CNW 114/50 B Morsetti 16 mm² 2 x M6 148 135 120 7 – 70 238 200 160
N CNW 114/64 B Morsetti 16 mm² 2 x M6 148 135 120 7 – 70 238 200 160
N CNW 114/80 B Morsetti 25 mm² 2 x M10 168 155 140 7 – 90 303 240 160
N CNW 114/110 B Morsetti 50 mm² 2 x M12 168 155 140 7 – 90 331 240 160
N CNW 114/180 B Morsetti 95 mm² 2 x M12 168 155 140 7 – 90 339 240 160
N CNW 114/300 C Bullone di collegamento (M12) 1 x M10 265 250 230 7 – 130 438 348 180
N CNW 114/450 D Barra in rame (25×8) 1 x M12 265 240 215 9 10,5 160 530 440 190
N CNW 114/600 D Barra in rame (30×10) 1 x M12 265 240 215 9 10,5 160 550 440 190
N CNW 114/900 D Barra in rame (50×10) 1 x M12 265 240 215 9 14 160 630 440 190
N CNW 114/1200 D Barra in rame (60×10) 1 x M12 265 240 215 9 14 160 630 440 190
Scheda tecnica
