Filtro per armoniche CNW 8981 50 Hz

Descrizione

Ridurre le armoniche – risparmiare fino al 30 % sui costi energetici.

Il REOWAVE®passive filtra le armoniche generate dai ponti B6 (a tiristori, a diodi, ecc.) e dagli azionamenti motore. La rete di alimentazione viene alleggerita grazie alla compensazione della potenza reattiva armonica. Ciò consente risparmi nella scelta dei materiali e nel consumo energetico. Le correnti di avviamento e i picchi di corrente vengono fortemente attenuati, aumentando la durata e l'affidabilità degli impianti elettrici. La costruzione compatta e pronta all'uso consente un'installazione semplice. Il REOWAVE®passive contribuisce al rispetto delle norme internazionali sulla qualità dell'energia IEEE 519 ed EN 61000-3.

Vantaggi

  • Riduzione del valore THDI
  • Maggiore stabilità della rete
  • Riduzione della corrente d'ingresso fino al 30 %
  • Adatto all'installazione in quadri elettrici
  • Facile integrazione in impianti esistenti
  • Maggiore affidabilità degli impianti elettrici

SPECIFICHE TECNICHE

  • Tensione nominale: 400 V
  • Frequenza: 50 Hz
  • Conformità: EN 60289 / EN 61558
  • Tensione di prova: L-L 2.500 V DC, 1 min; L-PE 2.500 V DC, 1 min
  • Classe di isolamento: T40/F
  • Categoria climatica: DIN IEC 60068-1

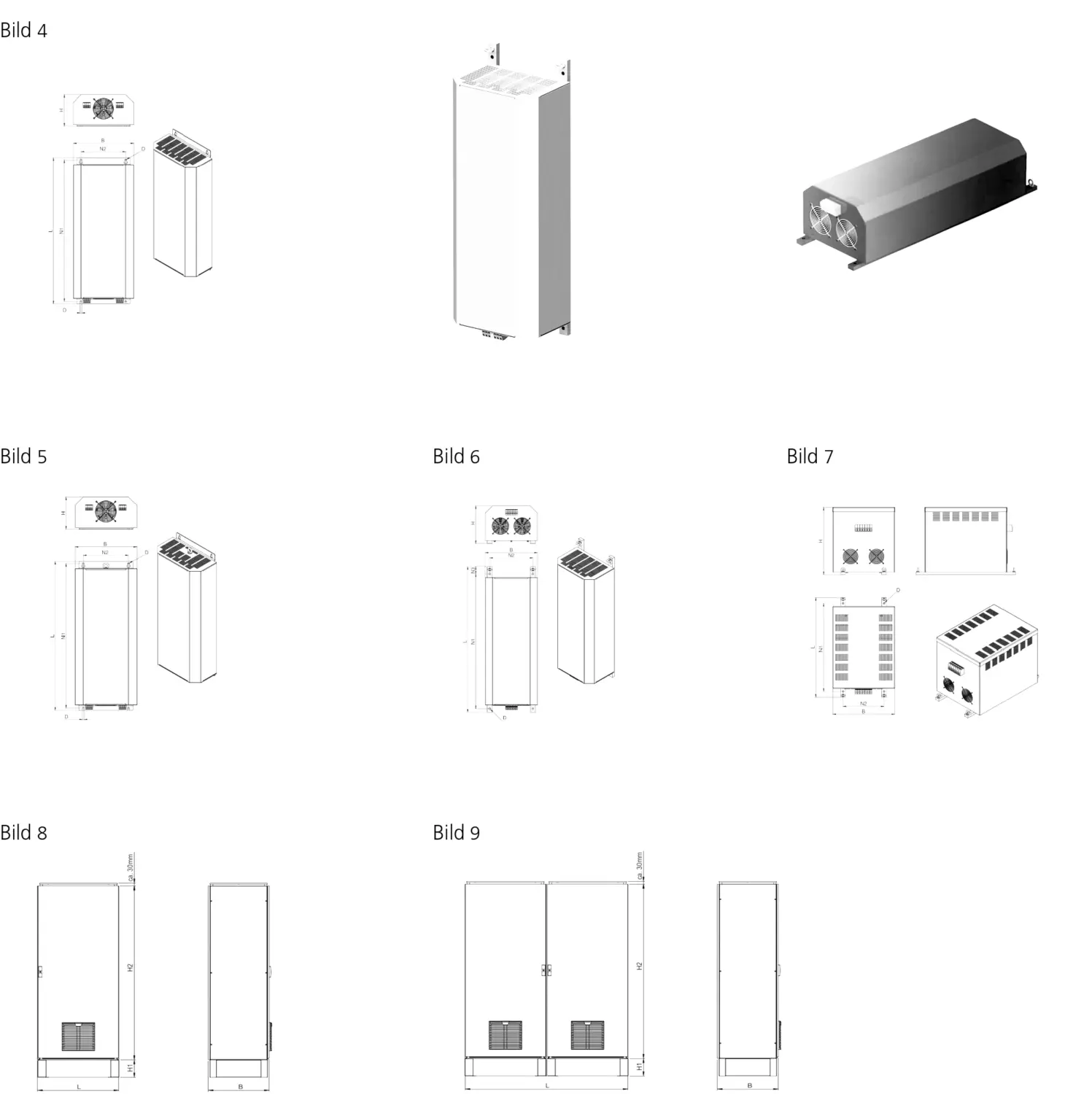

  • Grado di protezione: IP00 (disponibile anche in versione IP20)
  • Norme: IEEE 519, EN 61000-3-12, EN 61000-3-2, IEC 61000-3-4
DATI TECNICI

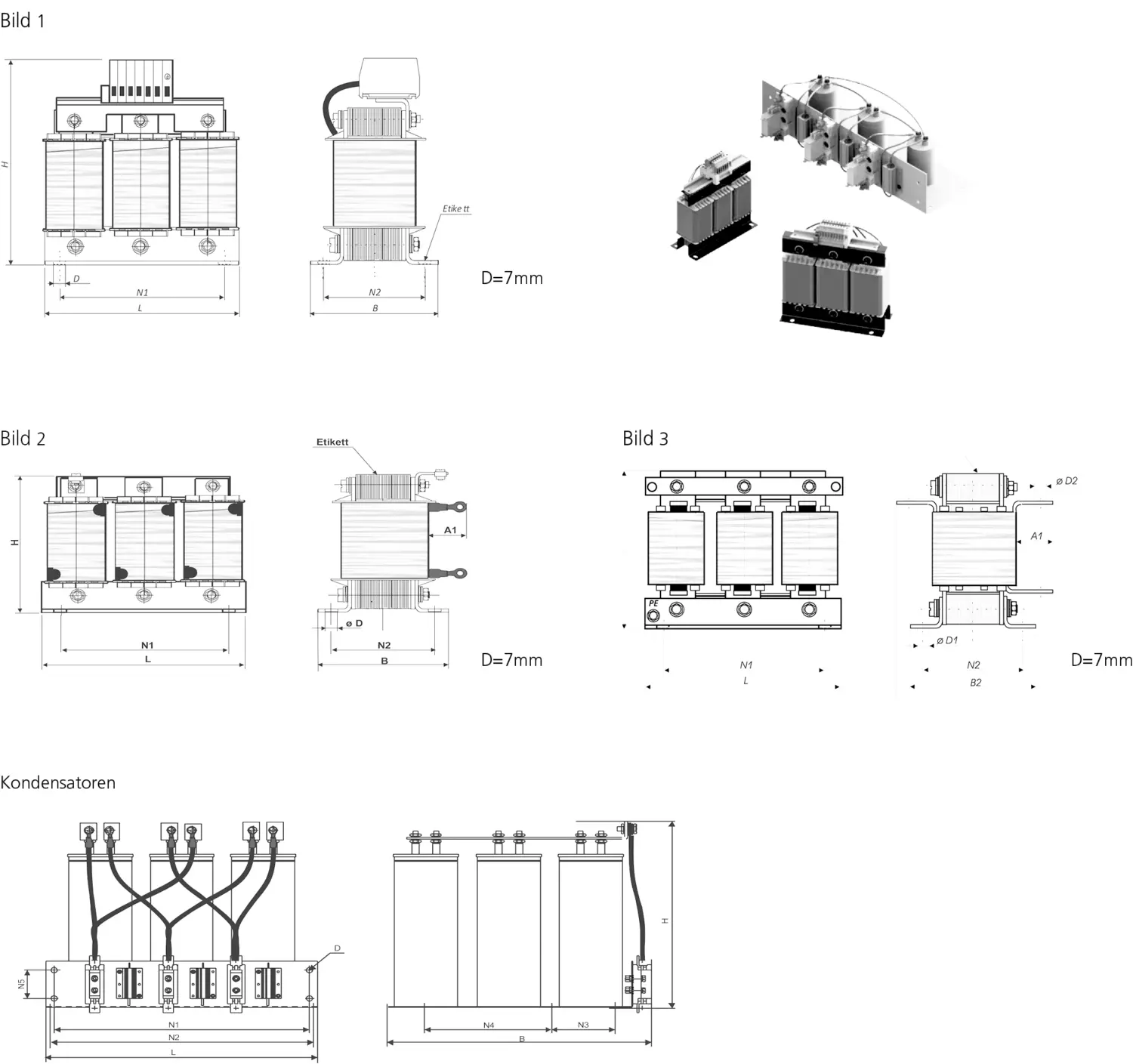

Fig. n. Tipo CNW / Induttanza 1 / Induttanza 2 Corrente nominale [A] Perdite [W] Induttanza di rete 1 [mm] L Induttanza di rete 1 [mm] B1/B2 Induttanza di rete 1 [mm] H Induttanza di rete 1 [mm] N1 Induttanza di rete 1 [mm] N2 Induttanza di assorbimento 2 [mm] L Induttanza di assorbimento 2 [mm] B Induttanza di assorbimento 2 [mm] H Induttanza di assorbimento 2 [mm] N1 Induttanza di assorbimento 2 [mm] N2 Condensatori [mm] L Condensatori [mm] B Condensatori [mm] H Condensatori [mm] N1 Condensatori [mm] N2 Condensatori [mm] N3 Condensatori [mm] N4 Massa totale [kg]
1/4 8981/6 6 95 190 82 210 170 58 125 85 125 100 55 500 200 100 450 470 100 – 12,5
1/4 8981/9 9 120 190 92 210 170 68 155 77 155 130 57 500 200 100 450 470 100 – 16,5
1/4 8981/12 12 120 190 92 210 170 68 155 92 185 130 72 500 260 230 450 470 100 – 17,5
2/4 8981/16 16 160 230 90 258 176 71 190 82 210 170 58 500 200 100 450 470 100 – 25
2/4 8981/22 22 230 230 114 260 176 95 190 82 210 170 58 500 350 100 450 470 100 125 31,4
2/4 8981/32 32 241 240 117 270 185 95 210 97 238 175 77 500 200 230 450 470 100 125 42,9
2/4 8981/36 36 300 240 132 270 185 109 210 97 238 175 77 500 200 230 450 470 100 125 42,5
1/4 8981/45 45 313 300 120 335 224 94 210 107 238 175 87 500 200 100 450 470 100 – 57,1
3/4 8981/55 55 420 300 152 330 224 119 210 117 238 175 97 500 350 200 450 470 100 125 59,8
3/4 8981/70 70 487 300 165 330 224 132 230 114 260 176 95 500 260 230 450 470 100 – 67,3
3/6 8981/90 90 580 360 193 330 264 167 230 114 263 176 95 500 260 100 450 470 100 – 81,8
3/6 8981/110 110 710 420 189 367 316 159 240 122 280 185 100 500 350 230 450 470 100 125 110,5
DIMENSIONI IN MM
Fig. n. Tipo CNW / Induttanza 1 / Induttanza 2 Corrente nominale [A] Perdite [W] Induttanza di rete 1 [mm] L Induttanza di rete 1 [mm] B1/B2 Induttanza di rete 1 [mm] H Induttanza di rete 1 [mm] N1 Induttanza di rete 1 [mm] N2 Induttanza di assorbimento 2 [mm] L Induttanza di assorbimento 2 [mm] B Induttanza di assorbimento 2 [mm] H Induttanza di assorbimento 2 [mm] N1 Induttanza di assorbimento 2 [mm] N2 Condensatori [mm] L Condensatori [mm] B Condensatori [mm] H Condensatori [mm] N1 Condensatori [mm] N2 Condensatori [mm] N3 Condensatori [mm] N4 Massa totale [kg]
3/6 8981/145 145 860 420 204 369 316 174 265 133 270 200 103 500 350 230 450 470 100 125 130
3/6 8981/180 180 1.000 420 234 368 316 204 300 135 315 224 107 500 260 200 450 470 100 – 160
3/6 8981/200 200 1.100 420 234 369 316 204 300 150 280 224 120 500 260 400 450 470 100 – 167
3/6 8981/230 230 950 480 220 417 356 184 300 170 280 224 135 500 350 100 450 470 100 125 180
3/6 8981/270 270 1.140 480 250 416 356 214 360 223 310 264 142 500 200 300 450 470 100 – 226
3/6 8981/330 330 1.570 480 250 465 356 214 360 223 310 264 142 500 370 160 450 470 100 125 249
3/6 8981/370 370 1.680 480 250 467 356 214 420 206 364 316 143 500 500 160 450 470 100 125 259
3/6 8981/400 400 1.410 480 250 464 356 214 420 204 363 316 143 500 370 400 450 470 100 125 266
3/6 8981/450 450 1.500 480 250 510 356 214 420 220 363 316 158 500 550 160 450 470 100 275 296
3/6 8981/550 550 1.850 480 250 506 356 214 420 235 364 316 174 500 550 160 450 470 100 275 310
3/6 8981/650 650 2.090 480 250 589 356 214 420 268 363 316 204 500 550 510 450 470 100 275 369
Fig. n. Tipo: CNW / Induttanza 1 / Induttanza 2 Corrente nominale [A] Perdite [W]
3/6 8981/800 800 2.510
3/6 8981/1000 1000 2.650
3/6 8981/1200 1200 3.030

A causa della progettazione particolare, in questo caso è richiesta una costruzione specifica: contattateci!

*Tutte le varianti sono disponibili anche come REOWAVE®passive Plus
