Filtro sinusoidale N CNW 933

Descrizione

Compatto ed efficiente

«La nuova serie non convince solo per i tempi di consegna più rapidi, ma anche per il risparmio di risorse e la maggiore efficienza.»

Tensione di uscita sinusoidale: ridurre i costi e garantire un funzionamento senza inconvenienti. Con distanze di cavo particolarmente lunghe (> 100 m) tra convertitore di frequenza e motore, il cavo schermato impiegato per la soppressione dei disturbi EMC può dare origine ad accoppiamenti capacitivi. In questi casi un'induttanza motore convenzionale non è in grado di fornire un'attenuazione sufficiente. Il filtro sinusoidale è un filtro passa-basso costituito da un'induttanza e da una capacità, con una frequenza di risonanza molto bassa. È quindi in grado di generare una corrente in larga misura sinusoidale. Il funzionamento e il bilancio delle perdite del motore asincrono si comportano come nel normale funzionamento da rete. La tipica rumorosità del motore in funzionamento da inverter non si manifesta e, a seconda dell'impianto, è possibile rinunciare ai cavi schermati verso il motore. Perdite e riscaldamento sono fortemente ridotti e la corrente di dispersione diminuisce. È possibile utilizzare cavi motore di maggiore lunghezza. L'isolamento del motore è protetto e la sua durata aumenta. Il filtro sinusoidale attenua inoltre efficacemente i disturbi condotti nella gamma delle basse frequenze. Si riducono le perdite e la tipica rumorosità del pacco lamellare del motore.

Vantaggi

Tensione di uscita sinusoidale
Fronti di commutazione completamente appianati
Elevata attenuazione delle emissioni parassite dei cavi
Efficace contro i disturbi simmetrici
Cavi motore possibili fino a 1.000 m
Possibilità di rinunciare al cavo schermato
Maggiore durata delle utenze elettriche
Riduzione della rumorosità del motore
Basse correnti di dispersione sul motore
Costruzione semplice
Produzione possibile secondo il sistema di isolamento UL E251513

Applicazioni tipiche

Sistemi di azionamento per motori, costruzione di macchine, ascensori / scale mobili, pompe, tecnologia di trasporto, ventilazione e condizionamento, robotica, tecnologia di automazione, alimentatori, turbine eoliche

SPECIFICHE TECNICHE

Tensione nominale: U ≤ 3 x 500 V
Ondulazione residua max. della tensione: 5 %
Frequenza di campo: 0 – 60 Hz (azionamento)
Frequenza di commutazione dell'inverter: fino a 150 A > 4 kHz, oltre 150 A > 1,5 kHz
Tensione di cortocircuito Uk: 8 % (a 400 V)
Caduta di tensione: 18,4 V per fase (a IN e 50 Hz)
Lunghezza max. del cavo verso il motore: 600 m (non schermato), 1.000 m (schermato)
Conformità: EN 60289 / EN 61558
Tensione di prova: L-L 2.500 V, AC/50 Hz, 60 s; L-PE 2.500 V, AC/50 Hz, 60 s
Classe di isolamento: T40/F
Grado di protezione: IP00
Categoria climatica: DIN IEC 60068-1
Sovraccarico: 1,5 x IN per 1 min / h
Temperatura ambiente: 40 °C
Esecuzione: verticale, su angolari di fissaggio

DATI TECNICI

Tipo	Tensione nominale / frequenza nominale U [V]	Corrente nominale I [A]	Induttanza nominale L [mH]	Capacità C [µF]	Perdite P [W]	Massa [kg]	Massa Cu [kg]	Massa Al [kg]
N CNW 933 / 2	500 50/60 Hz	2	25	0,1	37	1,15	0,5	–
N CNW 933 / 4	500 50/60 Hz	4	12,5	0,33	30	2,4	0,9	–
N CNW 933 / 6	500 50/60 Hz	6	7,5	0,33	40	2,9	0,8	–
N CNW 933 / 8	500 50/60 Hz	8	5,8	0,73	65	3,0	1,0	–
N CNW 933 / 10	500 50/60 Hz	10	5,6	1,1	50	4,6	1,9	–
N CNW 933 / 12	500 50/60 Hz	12	4,7	1,5	60	6,3	2,3	–
N CNW 933 / 16	500 50/60 Hz	16	3,4	1,5	167	7,8	3,4	–
N CNW 933 / 20	500 50/60 Hz	20	2,9	1,5	212	9,3	3,3	–
N CNW 933 / 24	500 50/60 Hz	24	2,4	2,2	85	11,0	3,6	–
N CNW 933 / 30	500 50/60 Hz	30	1,9	2,2	240	16,0	7,4	–
N CNW 933 / 37	500 50/60 Hz	37	1,6	3,3	160	22,5	8,0	–
N CNW 933 / 48	500 50/60 Hz	48	1,2	4,7	190	22,0	8,0	–
N CNW 933 / 60	500 50/60 Hz	60	0,95	6,8	230	27,0	10,0	–
N CNW 933 / 75	500 50/60 Hz	75	0,79	6,8	225	34,0	13,8	–
N CNW 933 / 90	500 50/60 Hz	90	0,68	8,0	317	40,0	12,6	–
N CNW 933 / 115	500 50/60 Hz	115	0,51	12,0	320	60,0	25,6	–
N CNW 933 / 120	500 50/60 Hz	120	0,5	18,0	340	58,0	0,9	6,6
N CNW 933 / 150	500 50/60 Hz	150	0,326	40,0	310	61,0	1,1	7,1
N CNW 933 / 180	500 50/60 Hz	180	0,325	40,0	390	76,0	1,1	8,0
N CNW 933 / 200	500 50/60 Hz	200	0,293	47,0	550	79,0	1,5	6,0
N CNW 933 / 250	500 50/60 Hz	250	0,236	68,0	620	89,0	1,5	6,9
N CNW 933 / 350	500 50/60 Hz	350	0,167	68,0	810	104,0	3,2	11,3
N CNW 933 / 400	500 50/60 Hz	400	0,146	120	980	106,0	3,2	11,3
N CNW 933 / 450	500 50/60 Hz	450	0,130	120	1.210	181,0	3,2	14,8
N CNW 933 / 500	500 50/60 Hz	500	0,118	120	1.420	208,0	3,8	15,3
N CNW 933 / 600	500 50/60 Hz	600	0,098	180	1.590	227,0	7,1	17,6
N CNW 933 / 700	500 50/60 Hz	700	0,085	180	1.570	258,0	7,1	30,1
N CNW 933 / 750	500 50/60 Hz	750	0,078	220	1.750	259,0	7,1	30,1
N CNW 933 / 800	500 50/60 Hz	800	0,074	220	1.910	297,0	6,7	28,8
N CNW 933 / 900	500 50/60 Hz	900	0,065	240	2.360	315,0	14,2	29,4
N CNW 933 / 1000	500 50/60 Hz	1.000	0,059	240	2.610	370,0	14,2	28,4
N CNW 933 / 1200	500 50/60 Hz	1.200	0,05	360	2.980	417,0	14,2	33,4

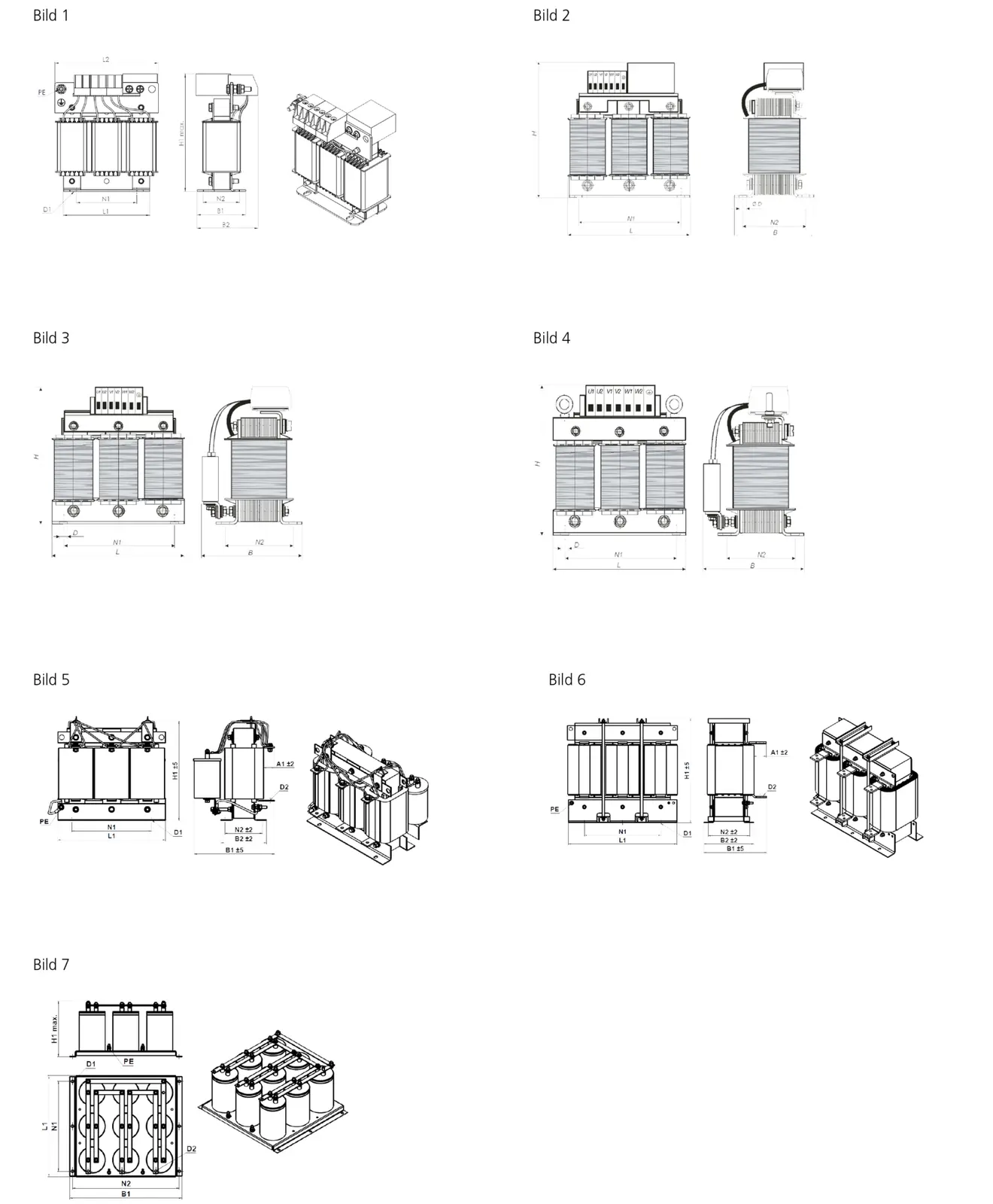

DIMENSIONI IN MM

Tipo	Lunghezza L1 [mm]	Lunghezza L2 [mm]	Larghezza B1 [mm]	Larghezza B2 [mm]	Altezza max. H1 [mm]	Fissaggio N1 [mm]	Fissaggio N2 [mm]	Fissaggio D1 [mm x mm]	Collegamenti morsetti / capocorda [mm²]	Angolare di collegamento [mm x mm]	Collegamento A1 [mm]	Collegamento D2 [mm]	Collegamento PE Ø [mm]
N CNW 933 / 2	80	96	45	56,5	110	56	34	5 x 8	1,5	–	–	–	Faston 6,3×0,8
N CNW 933 / 4	125	–	61	–	167	100	43	5 x 8	2,5	–	–	–	2,5
N CNW 933 / 6	125	–	72	–	175	100	56	5 x 8	2,5	–	–	–	2,5
N CNW 933 / 8	125	–	72	–	175	100	56	5 x 8	2,5	–	–	–	2,5
N CNW 933 / 10	155	–	77	–	205	130	57	8 x 12	10	–	–	–	10
N CNW 933 / 12	155	–	92	–	205	130	72	8 x 12	10	–	–	–	10
N CNW 933 / 16	190	–	82	–	235	170	58	8 x 12	10	–	–	–	10
N CNW 933 / 20	190	–	125	–	215	170	68	8 x 12	10	–	–	–	10
N CNW 933 / 24	190	–	135	–	215	170	78	8 x 12	10	–	–	–	10
N CNW 933 / 30	230	–	130	–	255	176	71	9 x 13	10	–	–	–	10
N CNW 933 / 37	240	–	160	–	275	185	85	10 x 18	16	–	–	–	16
N CNW 933 / 48	240	–	170	–	285	185	95	10 x 18	16	–	–	–	16
N CNW 933 / 60	240	–	180	–	285	185	105	10 x 18	35	–	–	–	35
N CNW 933 / 75	300	–	186	–	355	224	94	10 x 18	50	–	–	–	50
N CNW 933 / 90	300	–	205	–	350	224	119	10 x 18	50	–	–	–	50
N CNW 933 / 115	360	–	220	–	410	264	127	10 x 18	95	–	–	–	95
N CNW 933 / 120	360	–	267	183	395	264	157	10 x 18	–	25 x 3	32	9	M10
N CNW 933 / 150	360	–	306	183	350	264	157	10 x 18	–	30 x 3	37	11	M10
N CNW 933 / 180	360	–	330	213	396	264	187	10 x 18	–	30 x 3	37	11	M10
N CNW 933 / 200	360	–	339	213	375	264	187	10 x 18	–	30 x 4	39	11	M10
N CNW 933 / 250	360	–	348	223	290	264	197	10 x 18	–	30 x 4	39	11	M12
N CNW 933 / 350	480	–	338	204	480	356	168	13 x 20	–	40 x 5	49	13	M12
N CNW 933 / 400	480	–	359	204	480	356	168	13 x 20	–	40 x 5	49	13	M12
N CNW 933 / 450	480	–	434	274	485	356	238	13 x 20	–	40 x 5	49	13	M12
N CNW 933 / 500	540	–	423	294	510	360	228	13 x 20	–	40 x 5	49	13	M12
N CNW 933 / 600	540	–	433	294	550	360	228	13 x 20	–	40 x 5	59	13	M12
N CNW 933 / 700	580	–	442	274	575	400	228	13 x 20	–	40 x 5	59	13	M12
N CNW 933 / 750	580	–	442	274	580	400	228	13 x 20	–	40 x 5	59	13	M12
N CNW 933 / 800	580	–	470	294	570	400	248	13 x 20	–	60 x 5	69	13	M12
N CNW 933 / 900	680	–	345	264	650	480	211	13 x 20	–	60 x 10	79	2 x 13	M12
N CNW 933 / 900	300	–	500	–	245	250	475	9 x 13	–	–	–	11	M8
N CNW 933 / 1000	680	–	375	294	655	480	241	13 x 20	–	60 x 10	79	2 x 13	M12
N CNW 933 / 1000	300	–	500	–	245	250	475	9 x 13	–	–	–	11	M8
N CNW 933 / 1200	680	–	395	314	660	480	261	13 x 20	–	60 x 10	79	2 x 13	M12
N CNW 933 / 1200	450	–	500	–	245	400	475	9 x 13	–	–	–	11	M8

Scheda tecnica

Scaricate il nostro ampio catalogo e scoprite molti altri prodotti REO.

Scarica la scheda tecnica

Certificazioni

Questo prodotto è conforme alle certificazioni RoHS, UL e CE.
