Induttanza DC-link N CNW 892
Descrizione
Compatto ed efficiente
Ridurre i disturbi di rete e risparmiare sui costi energetici.
L'induttanza DC-link è impiegata per livellare la corrente del circuito intermedio e per ridurre le armoniche di rete negli inverter a tensione impressa.
Le tipiche combinazioni di raddrizzatori e condensatori sollecitano notevolmente la rete di alimentazione. Per ragioni funzionali, l'assorbimento di corrente dell'alimentatore o dell'inverter non è sinusoidale, ma impulsivo e concentrato nell'istante di massima tensione. Le induttanze DC-link riducono le armoniche e alleggeriscono la rete di alimentazione in modo analogo all'induttanza di rete. Inoltre l'induttanza DC-link attenua i picchi della corrente di carica dei condensatori del circuito intermedio. Con l'impiego di un'induttanza DC-link la rete di alimentazione è meno gravata da potenza reattiva armonica.
Miglioramento del rendimento del convertitore (correzione del fattore di potenza). Le correnti di avviamento e i picchi di corrente vengono attenuati fino al 70 %. Le induttanze contribuiscono al rispetto delle norme internazionali sulla qualità dell'energia IEEE 519 ed EN 61000-3-2.
Vantaggi
- Riduzione delle armoniche
- Attenuazione dei picchi di corrente fino al 70 %
- Design compatto
- Vantaggi rispetto all'induttanza di rete:
- Dimensioni ridotte
- Minor costo dei materiali / prezzo inferiore
- Minori perdite
- Produzione possibile secondo il sistema di isolamento UL E251513
Applicazioni tipiche
Sistemi di azionamento per motori, costruzione di macchine, ascensori / scale mobili, pompe, tecnologia di trasporto, ventilazione e condizionamento, robotica, tecnologia di automazione, alimentatori, turbine eoliche
SPECIFICHE TECNICHE
- Tensione nominale: U ≤ 800 V
- Conformità: EN 60289 / EN 61558
- Tensione di prova: L-PE 4.000 V, AC/50 Hz, 60 s
- Classe di isolamento: T40/F
- Grado di protezione: IP00
- Categoria climatica: DIN IEC 60068-1
- Sovraccarico: 1,5 x IN per 1 min / h
- Esecuzione: verticale, su angolari di fissaggio
DATI TECNICI
| Tipo | Tensione nominale / frequenza nominale U [V] | Corrente nominale I [A] | Induttanza nominale L [mH] | Perdite P [W] | Massa [kg] | Massa Cu [kg] |
|---|---|---|---|---|---|---|
| N CNW 892 / 8 | 600 50/60 Hz | 8 | 9,4 | 30 | 1,4 | 0,6 |
| N CNW 892 / 11 | 600 50/60 Hz | 11 | 6,2 | 30 | 2,0 | 0,6 |
| N CNW 892 / 15 | 600 50/60 Hz | 15 | 4,8 | 40 | 2,4 | 0,8 |
| N CNW 892 / 20 | 800 50/60 Hz | 20 | 3,3 | 30 | 3,0 | 1,2 |
| N CNW 892 / 28 | 800 50/60 Hz | 28 | 2,4 | 40 | 3,8 | 2,1 |
| N CNW 892 / 34 | 800 50/60 Hz | 34 | 2,0 | 40 | 4,0 | 1,3 |
| N CNW 892 / 40 | 800 50/60 Hz | 40 | 1,6 | 70 | 5,0 | 1,2 |
| N CNW 892 / 55 | 800 50/60 Hz | 55 | 1,2 | 80 | 6,0 | 1,4 |
| N CNW 892 / 70 | 800 50/60 Hz | 70 | 0,98 | 80 | 8,0 | 2,3 |
| N CNW 892 / 85 | 800 50/60 Hz | 85 | 0,81 | 90 | 11,0 | 2,0 |
| N CNW 892 / 100 | 800 50/60 Hz | 100 | 0,67 | 120 | 13,0 | 1,8 |

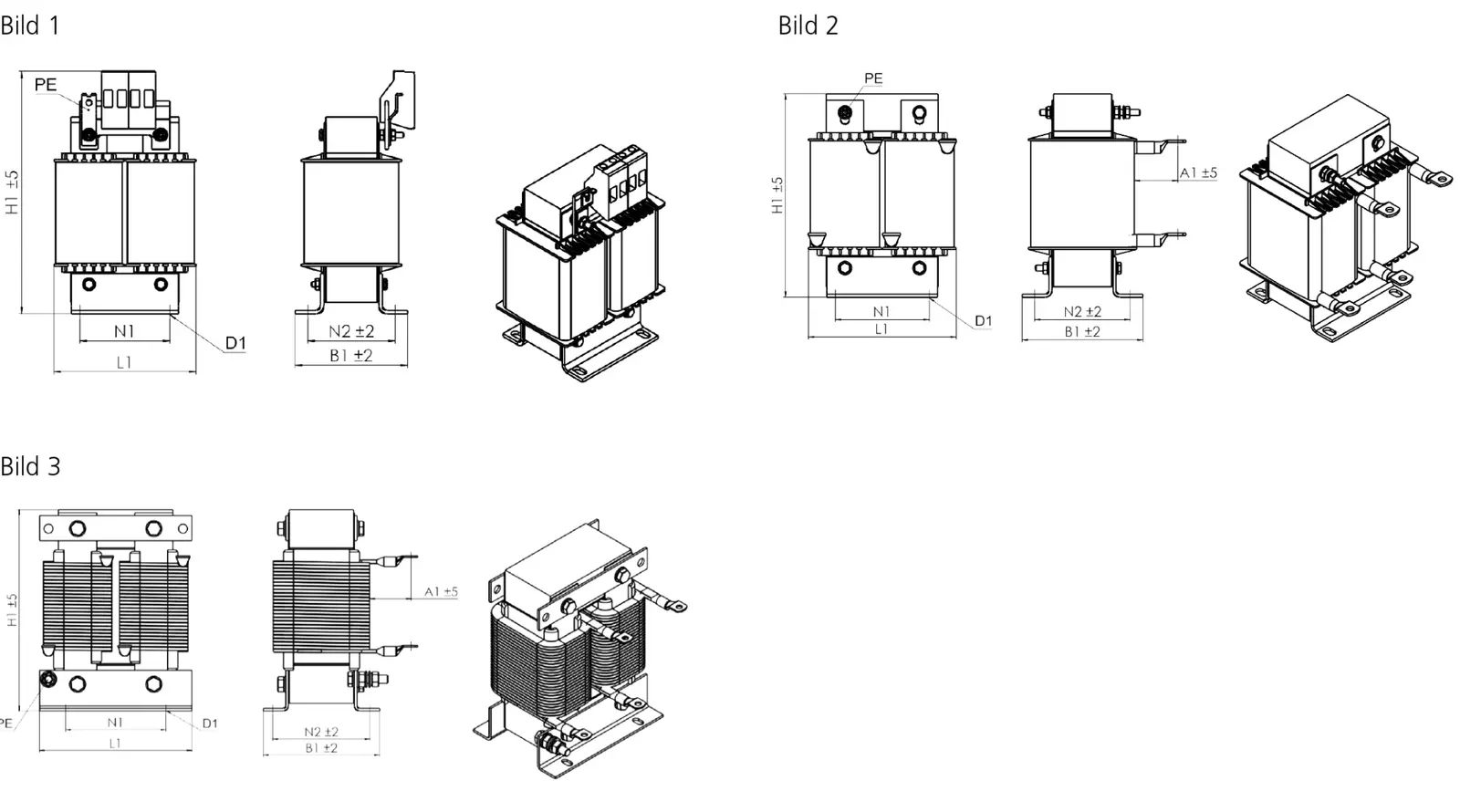

DIMENSIONI IN MM
| Tipo | Lunghezza L mm | Larghezza B mm | Altezza H mm | Fissaggio N1 mm | Fissaggio N2 mm | Fissaggio D1 (mm x mm) | Collegamenti morsetti / capocorda [mm²] | Collegamento PE | Collegamento A1 mm | Esecuzione |
|---|---|---|---|---|---|---|---|---|---|---|
| N CNW 892 / 8 | 80 | 53 | 135 | 50 | 39 | 4,8 x 9 | 4,0 | M4 | – | 1 |
| N CNW 892 / 11 | 80 | 63 | 135 | 50 | 49 | 4,8 x 9 | 4,0 | M4 | – | 1 |
| N CNW 892 / 15 | 100 | 66 | 155 | 63 | 49 | 6 x 10 | 4,0 | M4 | – | 1 |
| N CNW 892 / 20 | 100 | 66 | 140 | 63 | 49 | 6 x 10 | 10 (M4) | M4 | 35 | 2 |
| N CNW 892 / 28 | 100 | 81 | 140 | 63 | 64 | 6 x 10 | 10 (M5) | M4 | 35 | 2 |
| N CNW 892 / 34 | 100 | 81 | 140 | 63 | 64 | 6 x 10 | 16 (M5) | M4 | 35 | 2 |
| N CNW 892 / 40 | 120 | 87,5 | 165 | 76 | 68,5 | 7 x 13 | 10 (M6) | M6 | 40 | 3 |
| N CNW 892 / 55 | 120 | 97,5 | 165 | 76 | 78,5 | 7 x 13 | 16 (M6) | M6 | 40 | 3 |
| N CNW 892 / 70 | 152 | 92 | 205 | 100 | 73 | 7 x 13 | 25 (M8) | M8 | 45 | 3 |
| N CNW 892 / 85 | 152 | 112 | 205 | 100 | 93 | 7 x 13 | 25 (M8) | M8 | 45 | 3 |
| N CNW 892 / 100 | 160 | 127 | 215 | 100 | 103 | 7 x 13 | 25 (M8) | M8 | 45 | 3 |
Scheda tecnica
Scaricate il nostro ampio catalogo e scoprite molti altri prodotti REO.
Certificazioni
Questo prodotto è conforme alle certificazioni RoHS, UL e CE.
