Descrizione

La nuova serie non si distingue soltanto per i tempi di consegna più rapidi, ma anche per il risparmio di risorse e la maggiore efficienza.

Ridurre i disturbi di rete e risparmiare fino al 20 % sui costi energetici. Un'induttanza di rete alleggerisce la rete di alimentazione compensando la potenza reattiva armonica. Le armoniche e le cadute di commutazione vengono fortemente ridotte. L'impiego di un'induttanza di rete protegge l'elettronica del convertitore e i condensatori del circuito intermedio DC.

Le correnti di avviamento e i picchi di corrente vengono ridotti fino al 60 %. Le induttanze di rete contribuiscono al rispetto delle norme internazionali sulla qualità dell'energia IEEE 519 ed EN 61000-3-2.

Vantaggi

Design compatto
Maggiore durata degli utilizzatori elettrici
Basso incremento di temperatura
Attenuazione dei picchi di corrente fino al 60 %
Riduzione della corrente di ingresso fino al 20 %
Bassa rumorosità
Produzione possibile secondo il sistema di isolamento UL E251513

Applicazioni tipiche

Sistemi di azionamento per motori, costruzione di macchine, ascensori / scale mobili, pompe, tecnica di trasporto e movimentazione, ventilazione e climatizzazione, robotica, tecnologia di automazione, alimentatori, turbine eoliche

SPECIFICHE TECNICHE

Tensione nominale: U ≤ 250 V
Tensione di cortocircuito: Uk 4 % (230 V AC / 50 Hz, IN)
Frequenza: 50/60 Hz
Norme di riferimento: EN 60289 / EN 61558
Tensione di prova: L-PE 2.500 V DC, 1 min
Classe di isolamento: T40/F
Grado di protezione: IP00
Categoria climatica: DIN IEC 60068-1
Sovraccarico: 1,5 x IN per 1 min/h
Esecuzione: verticale, su staffe angolari di fissaggio

DATI TECNICI

Tipo	Tensione nominale / frequenza nominale U [V]	Corrente nominale I [A]	Induttanza nominale L [mH]	Perdite P [W]	Massa [kg]	Massa Cu [kg]
N CNW 901 / 2	230 50/60 Hz	2	14,5	7	0,5	0,12
N CNW 901 / 4	230 50/60 Hz	4	7,3	11,3	0,5	0,12
N CNW 901 / 6	230 50/60 Hz	6	4,8	13,5	0,6	0,14
N CNW 901 / 8	230 50/60 Hz	8	3,6	17	0,7	0,15
N CNW 901 / 10	230 50/60 Hz	10	2,9	34	0,7	0,16
N CNW 901 / 16	230 50/60 Hz	16	1,8	25	1,2	0,31
N CNW 901 / 20	230 50/60 Hz	20	1,5	28	2,0	0,36
N CNW 901 / 25	230 50/60 Hz	25	1,1	32	2,0	0,4
N CNW 901 / 30	230 50/60 Hz	30	0,95	35	2,1	0,41
N CNW 901 / 35	230 50/60 Hz	35	0,84	42	2,9	0,52
N CNW 901 / 40	230 50/60 Hz	40	0,73	42	3,6	0,8
N CNW 901 / 45	230 50/60 Hz	45	0,65	44	3,6	0,9
N CNW 901 / 50	230 50/60 Hz	50	0,57	50	4,6	1
N CNW 901 / 63	230 50/60 Hz	63	0,5	61	5,2	1,3
N CNW 901 / 75	230 50/60 Hz	75	0,4	701	6,9	1,6
N CNW 901 / 100	230 50/60 Hz	100	0,29	86	8,0	2

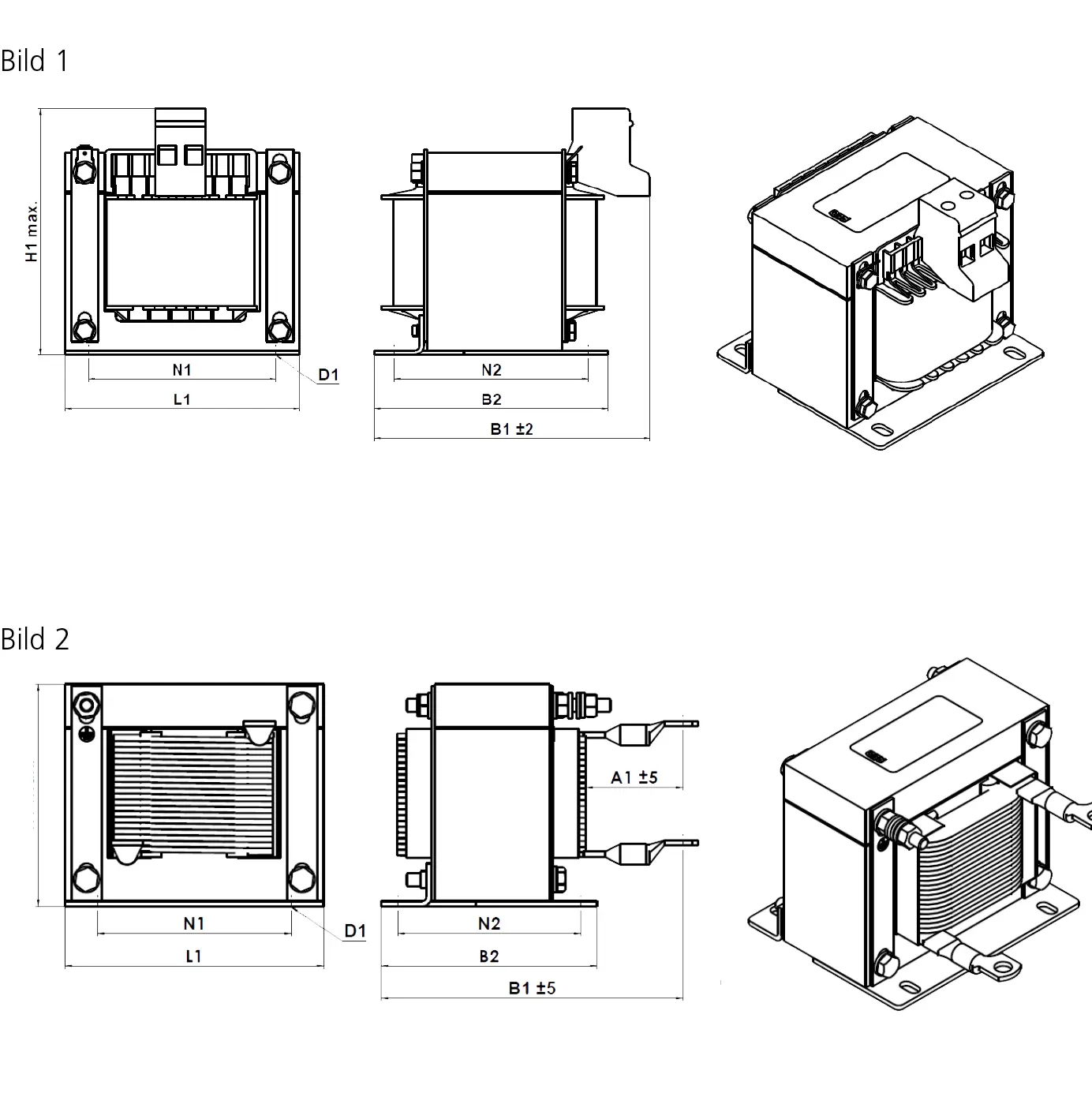

DIMENSIONI IN MM

Tipo	Lunghezza L mm	Larghezza B1 mm	Larghezza B2 mm	Altezza H	Fissaggio N1 mm	Fissaggio N2 mm	Fissaggio D1 (mm x mm)	Collegamenti morsetti / sezione [mm²]	Collegamento PE	Collegamento A1
N CNW 901 / 2	60	65	47	67	44	36	4 x 7	2,5	Faston 6,3×0,8
N CNW 901 / 4	60	65	47	67	44	36	4 x 7	2,5	Faston 6,3×0,8
N CNW 901 / 6	60	65	47	67	44	36	4 x 7	2,5	Faston 6,3×0,8
N CNW 901 / 8	60	79	59	67	44	45	4 x 7	2,5	Faston 6,3×0,8
N CNW 901 / 10	66	70	57	72	50	43	5 x 8	2,5	Faston 6,3×0,8
N CNW 901 / 16	78	75	60	80	57	48	5 x 8	2,5	Faston 6,3×0,8
N CNW 901 / 20	84	90	76	80	64	62	5 x 8	4	Faston 6,3×0,8
N CNW 901 / 25	84	90	76	80	64	62	5 x 8	4	Faston 6,3×0,8
N CNW 901 / 30	84	90	76	80	64	62	5 x 8	10	Faston 6,3×0,8
N CNW 901 / 35	96	105	88	105	84	72	6 x 11	10	Faston 6,3×0,8
N CNW 901 / 40	96	142	102	90	84	85	6 x 11	16 (M6)	M5	40
N CNW 901 / 45	96	142	102	90	84	85	6 x 11	16 (M6)	M5	40
N CNW 901 / 50	105	145	105	95	84	87	6 x 11	16 (M6)	M5	40
N CNW 901 / 63	120	140	100	108	90	85	6 x 11	25 (M6)	M6	45
N CNW 901 / 75	120	165	120	108	90	85	6 x 11	35 (M6)	M6	50
N CNW 901 / 100	135	155	115	120	105	100	6 x 11	35 (M6)	M6	50
