Induttanza di rete N CNW 903

Induttanza di rete trifase, Uk 4 %

Descrizione

Nuova serie!

La nuova serie non si distingue soltanto per i tempi di consegna più rapidi, ma anche per il risparmio di risorse e la maggiore efficienza.

Riduzione dei disturbi di rete e risparmio fino al 20 % sui costi energetici. Un'induttanza di rete alleggerisce la rete di alimentazione compensando la potenza reattiva armonica. Le armoniche e le cadute di commutazione vengono fortemente ridotte. L'impiego di un'induttanza di rete protegge l'elettronica del convertitore e i condensatori del circuito intermedio DC.

Le correnti di avviamento e i picchi di corrente vengono ridotti fino al 60 %. Le induttanze di rete contribuiscono al rispetto delle norme internazionali sulla qualità dell'energia IEEE 519 ed EN 61000-3-2.

Vantaggi

  • Design compatto
  • Maggiore durata degli utilizzatori elettrici
  • Basso incremento di temperatura
  • Attenuazione dei picchi di corrente fino al 60 %
  • Riduzione della corrente di ingresso fino al 20 %
  • Bassa rumorosità
  • Produzione possibile secondo il sistema di isolamento UL E251513

Applicazioni tipiche

Sistemi di azionamento per motori, costruzione di macchine, ascensori / scale mobili, pompe, tecnica di trasporto e movimentazione, ventilazione e climatizzazione, robotica, tecnologia di automazione, alimentatori, turbine eoliche

SPECIFICHE TECNICHE

  • Tensione nominale: U ≤ 3 x 500 V
  • Tensione di cortocircuito: Uk 4 % (400 V AC / 50 Hz, IN)
  • Frequenza: 50/60 Hz
  • Norme di riferimento: EN 60289 / EN 61558
  • Tensione di prova: L-L 2.500 V DC, 1 min; L-PE 2.500 V DC, 1 min
  • Classe di isolamento: T40/F
  • Grado di protezione: IP00
  • Categoria climatica: DIN IEC 60068-1
  • Sovraccarico: 1,5 x IN per 1 min/h
  • Esecuzione: verticale, su staffe angolari di fissaggio
DATI TECNICI
Tipo Tensione nominale / frequenza nominale UN [V] Corrente nominale IN [A] Induttanza L [mH] Perdite P [W] Massa [kg] Massa Cu [kg] Massa Al [kg]
N CNW 903 /3 500 50 / 60 Hz 3 9,800 16 1,0 0,2
N CNW 903 /6 500 50 / 60 Hz 6 4,880 25 2,0 0,3
N CNW 903 /8 500 50 / 60 Hz 8 3,680 35 2,0 0,3
N CNW 903 /10 500 50 / 60 Hz 10 2,930 36 3,0 0,4
N CNW 903 /12 500 50 / 60 Hz 12 2,450 38 3,0 0,5
N CNW 903 /16 500 50 / 60 Hz 16 1,830 48 4,0 0,7
N CNW 903 /25 500 50 / 60 Hz 25 1,170 63 5,2 0,8
N CNW 903 /36 500 50 / 60 Hz 36 0,810 67 7,0 1,9
N CNW 903 /50 500 50 / 60 Hz 50 0,590 112 9 1,2
N CNW 903 /70 500 50 / 60 Hz 70 0,420 180 11 2,1
N CNW 903 /90 500 50 / 60 Hz 90 0,330 144 17 2,5
N CNW 903 /110 500 50 / 60 Hz 110 0,270 179 18 2,8
N CNW 903 /125 500 50 / 60 Hz 125 0,235 220 17 2,6
N CNW 903 /160 500 50 / 60 Hz 160 0,180 145 22 5,0
N CNW 903 /200 500 50 / 60 Hz 200 0,147 187 26 1,3 3,8
N CNW 903 /250 500 50 / 60 Hz 250 0,118 254 35 1,3 3,0
N CNW 903 /300 500 50 / 60 Hz 300 0,098 250 37 1,3 4,7
N CNW 903 /350 500 50 / 60 Hz 350 0,084 267 45 2,6 5,0
N CNW 903 /400 500 50 / 60 Hz 400 0,074 365 52 2,6 5,2
N CNW 903 /500 500 50 / 60 Hz 500 0,059 423 58 2,9 7,8
N CNW 903 /600 500 50 / 60 Hz 600 0,049 450 71 5,0 6,9
N CNW 903 /700 500 50 / 60 Hz 700 0,042 493 88 5,0 9,2
N CNW 903 /800 500 50 / 60 Hz 800 0,037 545 96 5,1 8,3
N CNW 903 /900 500 50 / 60 Hz 900 0,033 655 108 12,5 10,1
N CNW 903 /1000 500 50 / 60 Hz 1.000 0,029 775 108 12,5 10,1
N CNW 903 /1200 500 50 / 60 Hz 1.200 0,024 1.009 133 13,9 12,4

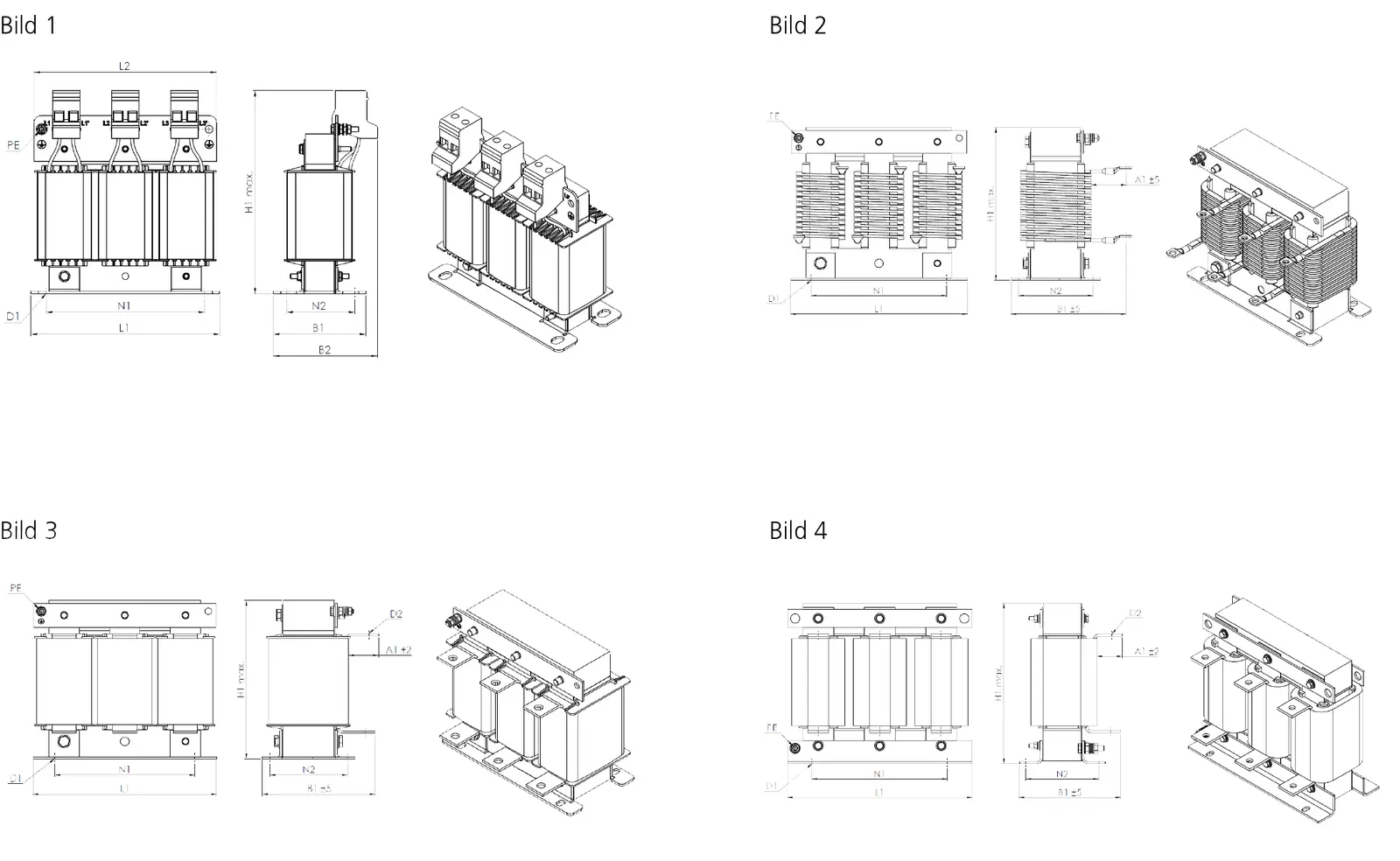

DIMENSIONI IN MM
Tipo Lunghezza L1 mm Lunghezza L2 mm Larghezza B1 mm Larghezza B2 mm Altezza max. H1 mm Fissaggio N1 mm Fissaggio N2 mm Fissaggio D1 (mm x mm) Collegamenti morsetti / sezione [mm²] Collegamento barra angolare (mm x mm) Collegamento A1 mm Collegamento D2 mm Collegamento PE
N CNW 903 /3 65 78 50 60 95 50 38 5 x 8 2,5 M4
N CNW 903 /6 80 96 55 65 110 56 43 5 x 8 2,5 M4
N CNW 903 /8 125 120 61 66 130 100 45 5 x 8 2,5 M4
N CNW 903 /10 125 120 71 76 130 100 55 5 x 8 2,5 M4
N CNW 903 /12 125 120 71 76 130 100 55 5 x 8 2,5 M4
N CNW 903 /16 155 150 76 76 155 130 54 8 x 12 2,5 M4
N CNW 903 /25 155 150 91 101 170 130 69 8 x 12 10 M4
N CNW 903 /36 190 180 81 91 195 170 57 8 x 12 10 M6
N CNW 903 /50 190 130 160 170 77 8 x 12 16 (M6) 45 M6
N CNW 903 /70 230 136 200 176 73 9 x 13 16 (M8) 45 M8
N CNW 903 /90 230 150 200 176 95 9 x 13 16 (M8) 45 M8
N CNW 903 /110 240 150 210 185 97 10 x 18 16 (M8) 45 M8
N CNW 903 /125 240 150 210 185 95 10 x 18 16 (M8) 45 M8
N CNW 903 /160 240 175 210 185 103 10 x 18 35 (M10) 55 M8
N CNW 903 /200 300 148 270 224 95 10 x 18 30 x 4 39 11 M12
N CNW 903 /250 300 184 270 224 125 10 x 18 30 x 4 39 11 M12
N CNW 903 /300 300 190 270 224 125 10 x 18 30 x 4 39 11 M12
N CNW 903 /350 340 192 305 248 130 10 x 18 40 x 5 49 13 M12
N CNW 903 /400 360 195 315 264 142 10 x 18 40 x 5 49 13 M12
N CNW 903 /500 360 200 345 264 142 10 x 18 40 x 5 49 13 M12
N CNW 903 /600 360 232 345 264 167 10 x 18 40 x 5 58 13 M12
N CNW 903 /700 420 240 370 316 174 13 x 20 40 x 5 58 13 M12
N CNW 903 /800 420 275 380 316 184 13 x 20 60 x 5 68 2 x 13 M12
N CNW 903 /900 480 263 465 356 158 13 x 20 60 x 10 78 2 x 13 M12
N CNW 903 /1000 480 263 465 356 158 13 x 20 60 x 10 78 2 x 13 M12
N CNW 903 /1200 480 265 500 356 168 13 x 20 60 x 10 78 2 x 13 M12
