Resistore REOHM BW 151
Resistore di frenatura, potenza continua max.: 300 W
Descrizione
Resistore di frenatura per azionamenti con convertitori di frequenza di piccola e media potenza, utilizzabile anche come resistore di carica. Installazione in prossimità del convertitore di frequenza.
- Grado di protezione IP54
- Gradi di protezione superiori su richiesta
- Tensione di prova 2,5 kV AC
- Altre potenze e dimensioni di fissaggio su richiesta
Vantaggi
- Facilmente combinabile
- Intrinsecamente sicuro
- Design molto piatto e compatto con asole aperte per il montaggio verticale
- Adattamento a qualsiasi convertitore di frequenza
- Ottima dissipazione del calore, montaggio su dissipatore possibile
- Alta impedenza in caso di sovraccarico
- Collegamento rapido
- Disponibile anche con certificazione UL
- Opzionale con interruttore termico
Applicazioni tipiche
Resistore di frenatura per azionamenti con convertitori di frequenza di piccola e media potenza, utilizzabile anche come resistore di carica. Installazione in prossimità del convertitore di frequenza.
DATI TECNICI
| Tipo | Valori di resistenza R [Ohm] | Potenza continua [W] | Tensione di esercizio max. U [V] |
|---|---|---|---|
| BW 151 / 100 | 3 – 300 | 100 | 900 |
| BW 151 / 150 | 4 – 300 | 150 | |
| BW 151 / 200 | 5 – 1.000 | 200 | |
| BW 151 / 250 | 5 – 1.000 | 250 | |
| BW 151 / 300 | 7 – 2.000 | 300 |
Caratteristiche: grado di protezione IP54, tensione di prova 2,5 kV AC, altre potenze e dimensioni di fissaggio su richiesta

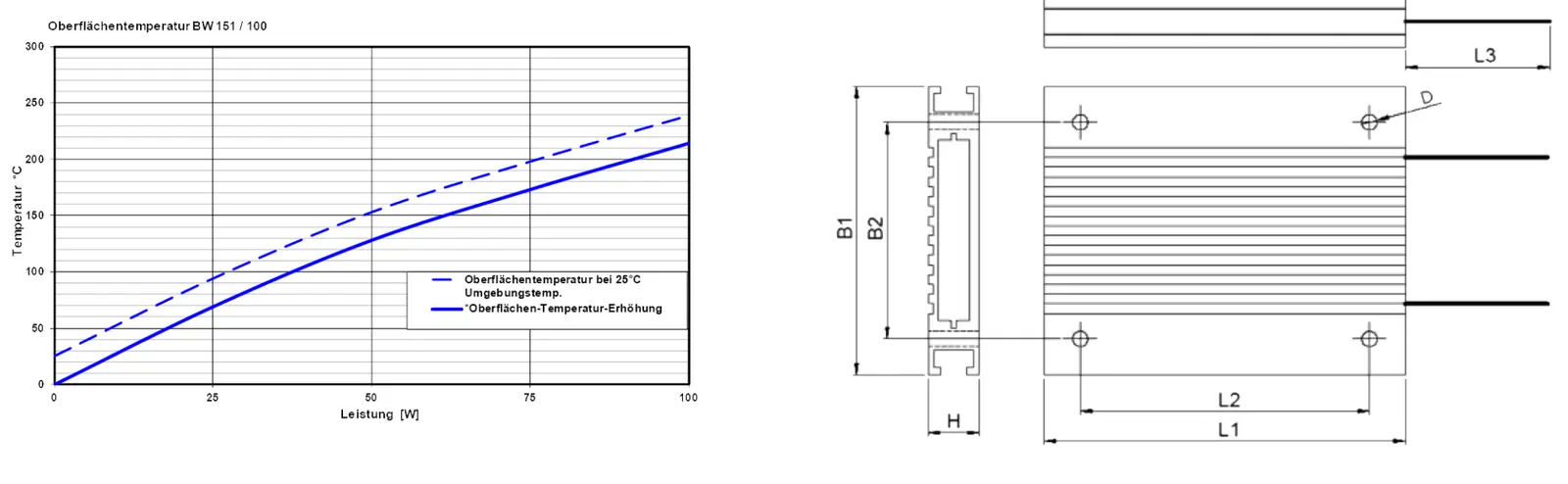

DIMENSIONI IN MM
| Tipo | B1 [mm] | B2 [mm] | H1 [mm] | L1 [mm] | L2 [mm] | L3 [mm] | D [mm] | Cavo di collegamento |
|---|---|---|---|---|---|---|---|---|
| BW 151 / 100 / … | 80 | 60 | 14 | 110 | 80 | 250 | 4,2 | 2 x AWG 14/18, UL 1659 |
| BW 151 / 150 / … | 160 | 130 | ||||||
| BW 151 / 200 / … | 210 | 180 | ||||||
| BW 151 / 250 / … | 260 | 230 | ||||||
| BW 151 / 300 / … | 310 | 280 |
In caso di distruzione il resistore diventa ad alta impedenza; per questo ogni serie è disponibile con interruttore termico. I valori di potenza indicati sono stati rilevati con i resistori posizionati orizzontalmente in aria, a una distanza minima di 100 mm dalla superficie di appoggio. I valori di potenza si riferiscono ai prodotti standard con tolleranza normale di ±10 % a una temperatura ambiente di 20 °C.
Realizziamo volentieri anche soluzioni personalizzate al di fuori del nostro portafoglio standard: contattateci!
Scheda tecnica
Tutti i dati e le configurazioni sono riportati nella scheda tecnica del prodotto.
