Resistore REOHM serie 154
Potenza continuativa max.: 200 W
Descrizione
Resistore di frenatura per azionamenti con convertitori di frequenza di piccola e media potenza, utilizzabile anche come resistore di carica. Da montare in prossimità del convertitore di frequenza.
Vantaggi
- Dimensioni ridotte
- Collegamento rapido
- Intrinsecamente sicuro
- Adattabile a qualsiasi convertitore di frequenza
- Ingombro aggiuntivo minimo
- Costruzione compatta
- Alta impedenza in caso di sovraccarico
- Esecuzione verticale e orizzontale
- Opzionale con interruttore termico
Applicazioni tipiche
Resistore di frenatura per azionamenti con convertitori di frequenza di piccola e media potenza, utilizzabile anche come resistore di carica. Da montare in prossimità del convertitore di frequenza.
DATI TECNICI
| Tipo | Valori di resistenza R [Ohm] | Potenza continuativa a 25 °C e sovratemperatura superficiale di P [W] | Tensione di esercizio max. U [V] | |
|---|---|---|---|---|
| 200 K | 250 K | |||
| BW 154 / 100 | 3 – 500 | 100 | 150 | 900 |
| BW 154 / 150 | 2,2 – 160 | 120 | 160 | |
| BW 154 / 200 | 5 – 200 | 140 | 180 | |
| BW 154 / 250 | 5 – 250 | 160 | 200 |
Caratteristiche: grado di protezione IP54, gradi di protezione superiori su richiesta, tensione di prova 2,5 kV AC, altre caratteristiche e quote di fissaggio su richiesta.

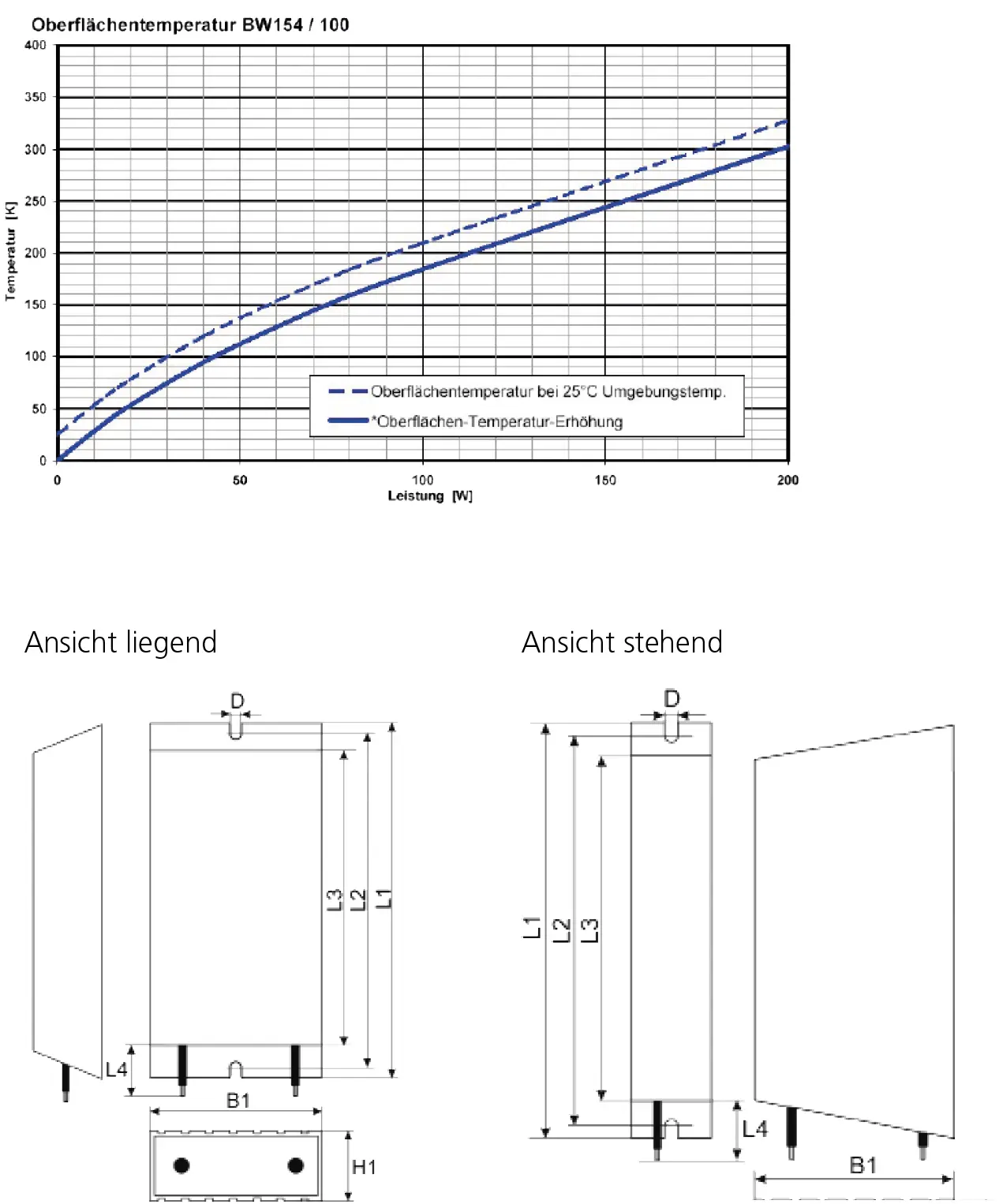

DIMENSIONI IN MM
| Tipo | B1 [mm] | H1 [mm] | L1 [mm] | L2 [mm] | L3 [mm] | L4 [mm] | D [mm] | Cavo di collegamento |
|---|---|---|---|---|---|---|---|---|
| BW 154 / 100 | 40 | 21 | 170 | 155 | 140 | 250 | 5,5 | 2 x AWG 14, UL 1659 |
| BW 154 / 150 | 40 | 21 | 210 | 195 | 180 | 250 | 5,5 | 2 x AWG 14, UL 1659 |
| BW 154 / 200 | 40 | 21 | 250 | 235 | 220 | 250 | 5,5 | 2 x AWG 14, UL 1659 |
| BW 154 / 250 | 40 | 21 | 290 | 275 | 260 | 250 | 5,5 | 2 x AWG 14, UL 1659 |
In caso di guasto il resistore diventa ad alta impedenza; per questo motivo ogni serie è disponibile con interruttore termico. Le potenze indicate sono state rilevate con i resistori in posizione orizzontale in aria, a una distanza minima di 100 mm dalla superficie di appoggio. Le potenze si riferiscono ai prodotti standard con tolleranza normale di ±10 % a una temperatura ambiente di 20 °C.
Realizziamo volentieri anche soluzioni specifiche per il cliente al di fuori del nostro portafoglio standard: contattateci.
Scheda tecnica
Tutti i dati e le configurazioni sono riportati nella scheda tecnica del prodotto.
