Resistore REOHM serie D 330
Raffreddato ad acqua, potenza continuativa max.: 60.000 W
Descrizione
Il resistore di frenatura REO D 330 converte l'energia di frenatura in eccesso in calore utilizzabile ed è quindi ideale per azionamenti elettrici o ibridi.
Il raffreddamento ad acqua consente un risparmio di spazio fino all'88 % rispetto a un resistore di frenatura convenzionale raffreddato ad aria.
Come dotazione speciale, il resistore può essere collegato in modo semplice tramite raccordi rapidi antigoccia.
Grazie al raffreddamento ad acqua e alla struttura modulare, la serie D 330 raggiunge prestazioni particolarmente elevate in uno spazio ridotto ed è quindi ideale anche per l'impiego nella tecnologia eolica. Grazie all'elevato grado di protezione fino a IP69K, anche condizioni ambientali gravose come la nebbia salina non rappresentano un problema.
Come BW (resistore di frenatura)
Non appena una macchina elettrica funziona come generatore (frenatura del motore elettrico), il resistore di frenatura protegge la macchina dalle sovratensioni nel circuito DC-link. Allo stesso tempo la corrente determina una riduzione della velocità della macchina e quindi la sua frenatura.
Come R (resistore di carica, di smorzamento, di filtro, ecc.)
Il resistore di carica è un resistore di limitazione della corrente per la carica e la scarica dei condensatori e limita, ad esempio, la corrente di inserzione che fluisce nel condensatore del DC-link. A tale scopo il dispositivo deve essere dimensionato per un'elevata energia di impulso singolo e per la tensione nominale. L'induttanza del resistore contribuisce a limitare la corrente di inserzione: i resistori a filo avvolto sono qui la scelta giusta.
Vantaggi
- Risparmio di spazio dell'88 %
- Raccordi rapidi antigoccia
- Raffreddamento a liquido
- Peso ridotto
- Bassa temperatura superficiale
DATI TECNICI
| Tipo | Valori di resistenza [Ohm] | Potenza continuativa [W] | Tensione di esercizio max. [V] |
|---|---|---|---|
| BW D 330 / 15.000 | 4,2 – 43,5 | 15.000 | 800 |
| BW D 330 / 30.000 | 2,1 – 21,5 | 30.000 | |
| BW D 330 / 45.000 | 1,4 – 14,5 | 45.000 | |
| BW D 330 / 60.000 | 1,6 – 11 | 60.000 |

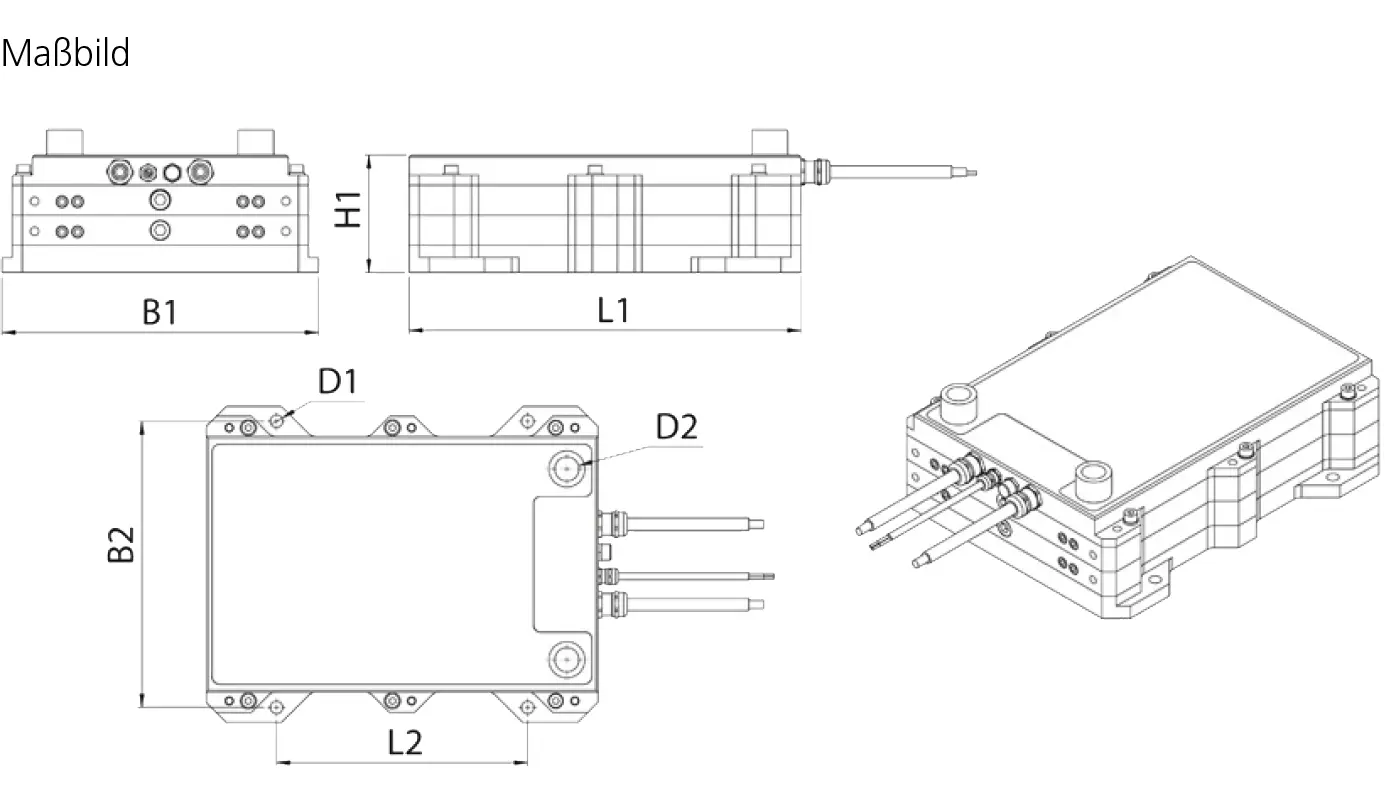

DIMENSIONI IN MM
| Tipo | L1 [mm] | L2 [mm] | B1 [mm] | B2 [mm] | D1 [mm] | D2 [mm] | H1 [mm] |
|---|---|---|---|---|---|---|---|
| BW D 330 / 15.000 | 390 | 250 | 315 | 285 | 12,5 | G3/4 | 57 |
| BW D 330 / 30.000 | 390 | 250 | 315 | 285 | 12,5 | G3/4 | 87 |
| BW D 330 / 45.000 | 390 | 250 | 315 | 285 | 12,5 | G3/4 | 117 |
| BW D 330 / 60.000 | 390 | 250 | 315 | 285 | 12,5 | G3/4 | 147 |
In caso di guasto il resistore diventa ad alta impedenza; per questo motivo ogni serie è disponibile con interruttore termico. Le potenze indicate sono state rilevate con i resistori in posizione orizzontale in aria, a una distanza minima di 100 mm dalla superficie di appoggio. Le potenze si riferiscono ai prodotti standard con tolleranza normale di ±10 % a una temperatura ambiente di 20 °C.
Scheda tecnica
Tutti i dati e le configurazioni sono riportati nella scheda tecnica del prodotto.
