Descrizione

REO ha sviluppato una nuova generazione di trasduttori di corrente closed loop (C/L) che garantisce una precisione di misura migliore dello 0,3 % sull'intero campo di frequenza: da DC a 150 kHz. Il nuovo trasduttore di corrente tipo WKO-2C è uno sviluppo completamente nuovo che sfrutta il design magnetico a doppio nucleo di REO. L'unità impiega elementi a effetto Hall di ultima generazione con una risposta in frequenza estesa fino a 150 kHz e una risposta di fase accurata.

L'elettronica completamente riprogettata garantisce al nuovo trasduttore di corrente C/L una migliore compensazione della deriva e un campo di temperatura esteso da -40 °C a +85 °C.

Piastre di montaggio modulari che offrono opzioni di fissaggio universali.

Tutti i trasformatori di corrente REO della serie WKO-2C funzionano secondo il collaudato principio di compensazione e sono adatti alla misura di correnti continue e alternate.

Conformità

EN 50178:1997, UL 94-V0
EN 50121, EN 55011
IEC 61869-1, IEC 61869-8, IEC 61010-1

Vantaggi

Elevata precisione di misura della corrente: 0,3 %
Piastre di montaggio modulari che offrono opzioni di fissaggio universali
Minore sensibilità ai campi magnetici esterni
Misura di corrente bidirezionale e isolata con uscita in corrente fino a ±750 A
Tecnologia a doppio nucleo REO
Tutti i componenti realizzati con materiali certificati UL

Applicazioni tipiche

Elettronica di potenza: controllo motori AC-DC, tecnologia inverter, controllo degli azionamenti
Tecnologia ferroviaria: controllo degli azionamenti
Energie rinnovabili: controllo e monitoraggio di turbine eoliche

SPECIFICHE TECNICHE

Precisione: migliore dello 0,3 %
Temperatura ambiente: -40 °C…+85 °C
Temperatura di stoccaggio: -40 °C…+90 °C
Corrente nominale primaria: 300 – 2.000 A
Campo di misura: 0…4.000 A
Campo di frequenza: 150.000 Hz

DATI TECNICI

Dati elettrici

Tipo	Corrente nominale primaria RMS IPN [A]	Campo di misura IP [A]	Alimentazione UC [V]	Precisione di misura XG@IPN [-20…70 °C] rispetto a IPN [%]	Rapporto di trasformazione KN	Corrente nominale secondaria RMS ISN [mA]	Resistenza avvolgimento secondario RS@85 °C [Ω]	Corrente a vuoto [mA]
WKO-2C-300	300	0…±2.000	±11,4…25,2	< ±0,3	2.000	150	13	26+IS
WKO-2C-500	500	0…±1.000	±11,4…25,2	< ±0,3	5.000	100	76	26+IS
WKO-2C-1000	1.000	0…±2.700	±14,25…25,2	< ±0,3	5.000	200	42	26+IS
WKO-2C-2000	2.000	0…±4.000	±14,25…25,2	< ±0,3	5.000	400	26	26+IS

Dati di precisione e dinamici

Tipo	Errore di linearità e [%]	Errore di offset @25 °C IO [mA]	Deriva di offset -25 °C…+70 °C IOT [mA]	Tempo di risposta tRA [μs]	Tempo di risposta 10 %–90 % ta [μs]	di/dt [A/μs]	Larghezza di banda -1 dB [kHz]
WKO-2C-300	< ±0,1	±0,5	< 25	0,2	0,4	400	150
WKO-2C-500	< ±0,1	±0,5	< 25	0,2	0,4	400	150
WKO-2C-1000	< ±0,1	±0,5	< 25	0,2	0,4	400	150
WKO-2C-2000	< ±0,1	±0,5	< 25	0,2	0,4	1.000	150

Dati di isolamento

Tipo	Distanza superficiale dCp [mm]	Distanza in aria dCi [mm]	Resistenza alle correnti superficiali [CTI]	Prova di isolamento AC 50/60 Hz 1 min Ud [kV]	Prova a tensione impulsiva 1,2/50 μs Ui [kV]	Massa [kg]
WKO-2C-300	14	13	600	6	12,5	0,340
WKO-2C-500	14	13	600	6	12,5	0,260
WKO-2C-1000	20	18	600	6	12,5	0,700
WKO-2C-2000	35	30	600	6	12,5	1,600

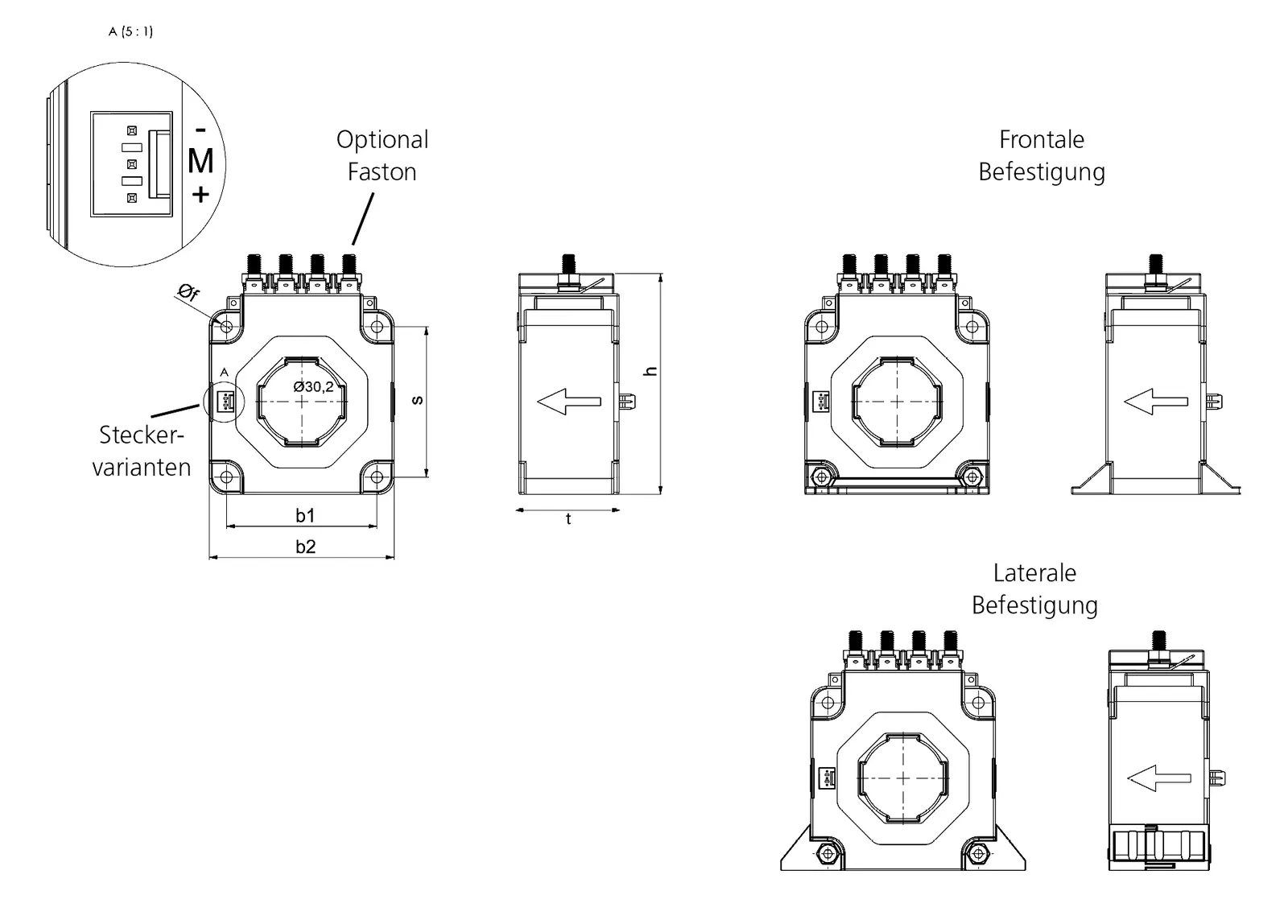

DIMENSIONI IN MM

Tipo	b1 [mm]	b2 [mm]	t [mm]	s [mm]	h [mm]	D Ø [mm]	D1/D2 [mm]	Ø f [mm]	Ø e [mm]
WKO-2C-300	57	70	38	57	70	30,2	10,4/30,4	4,3	4,3
WKO-2C-500	57	70	38	57	70	30,2	10,4/30,4	4,3	4,3
WKO-2C-1000	78	94	42	78	94	38,5	13,5/40,5	5,3	5,3
WKO-2C-2000	102	135	52	102	135	57,5	20,5/60,5	6,5	6,5

Scheda tecnica

Scaricate il nostro ampio catalogo e scoprite molti altri prodotti REO.

Scarica la scheda tecnica
