Trasformatore di corrente passivo serie IE (versione PIN)
Trasformatori di corrente passanti (versione PIN)
Descrizione
Nei trasformatori di corrente passanti, il conduttore primario del cliente viene inserito attraverso l'apertura del trasformatore nella custodia. L'apertura passante dipende dall'entità della corrente primaria. I trasformatori di corrente con primario avvolto dispongono di un avvolgimento primario e di un avvolgimento secondario. Entrambi gli avvolgimenti sono applicati sul nucleo toroidale chiuso e sono separati fra loro da un isolamento. Questo principio si applica principalmente dove le correnti primarie sono piccole.
Vantaggi
- Collegamento PIN conforme a UL 94 V0
- Trasformatori di corrente passanti per il passaggio diretto del conduttore
- Trasformatore di corrente con primario avvolto, versione per piccole correnti
- Nuclei toroidali in ferro-silicio di alta qualità
- Misura nel campo delle basse frequenze da 16 2/3 a 400 Hz
- Elevata potenza resa dal nucleo e isolamento di alta qualità (UL)
- Circuiti primario e secondario separati elettricamente
- Forme costruttive di facile montaggio
- Collegamenti variabili, ad es. morsetti, connettori, connettori per cavo piatto, cavetto flessibile o montaggio su circuito stampato
- Ampia gamma di custodie con diverse aperture passanti
SPECIFICHE TECNICHE
| Dati tecnici | |
|---|---|
| Conformità | EN/IEC 61869-1/2 |
| Corrente nominale primaria | 1 – 50 A |
| Campo di frequenza | 50 – 400 Hz |
SPECIFICHE TECNICHE
|---|---| | Conformità | EN/IEC 61869-1/2 | | Corrente nominale primaria | 1 – 50 A | | Campo di frequenza | 50 – 400 Hz |
DATI TECNICI
| Tipo | 1 | 3 | 5 | 10 | 25 | 50 |
|---|---|---|---|---|---|---|
| 2 avvolgimenti | Trasformatore passante | |||||
| Corrente nominale primaria [A] (IPN) | 1 | 3 | 5 | 10 | 25 | 50 |
| Corrente nominale primaria max. [A] (ImaxPN) | 1,2 | 3,6 | 6 | 12 | 30 | 60 |
| Corrente secondaria [mA] (IaN) | 20 | 20 | 20 | 20 | 200 | 200 |
| Potenza [VA] (Psec) | 0,1 | 0,1 | 0,1 | 0,1 | 0,12 | 0,5 |
| Rapporto di trasformazione (KN) | 50 | 150 | 250 | 500 | 1.000 | 1.000 |
| Resistenza di carico [Ω] (RB) | 250 | 250 | 250 | 250 | 200 | 200 |
| Tensione di carico [V] (URB) | 5 | 5 | 5 | 5 | 5 | 10 |
| Precisione di misura 50 Hz [%] (FU) | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 | ≤ 1 |
| Temperatura ambiente [°C] (TA) | -25…+70 | -25…+70 | -25…+70 | -25…+70 | -25…+70 | -25…+70 |
| Campo di frequenza [Hz] (f) | 50 – 400 | 50 – 400 | 50 – 400 | 50 – 400 | 50 – 400 | 50 – 400 |
| Tensione di prova di isolamento [kVac] (VP) | 3 | 3 | 3 | 3 | 3 | 3 |
| Collegamento [mm²] | 3-4/2-1 | 3-4/2-1 | 3-4/2-1 | 3-4/2-1 | NC/2-1 | NC/2-1 |
| Massa [kg] | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 | 0,07 |
| Norme | EN/IEC 61869-1/2 |

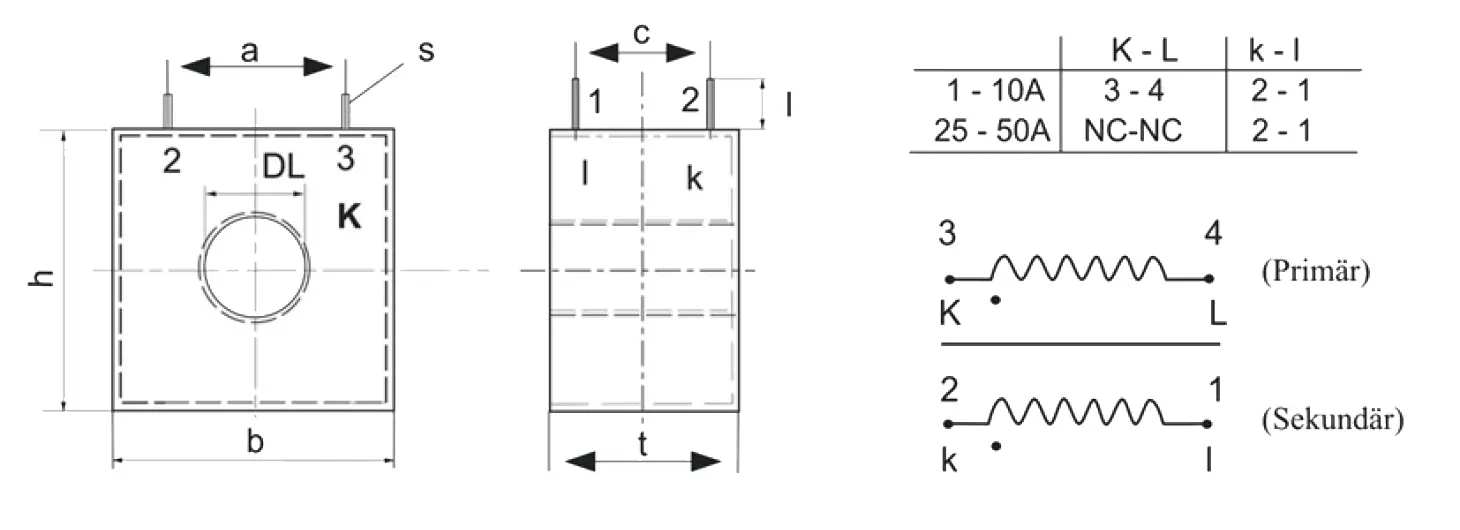

DIMENSIONI IN MM
| Tipo | Collegamento PIN | h [mm] | b [mm] | t [mm] | DL [mm] | s [mm] | l [mm] | a [mm] | c [mm] |
|---|---|---|---|---|---|---|---|---|---|
| IE/1 | 3-4/2-1 | 34 | 33 | 18 | 9 | 1,0 | 3,5 | 27,5 | 10 |
| IE/3 | 3-4/2-1 | 34 | 33 | 18 | 9 | 1,0 | 3,5 | 27,5 | 10 |
| IE/5 | 3-4/2-1 | 34 | 33 | 18 | 9 | 1,0 | 3,5 | 27,5 | 10 |
| IE/10 | 3-4/2-1 | 34 | 33 | 18 | 9 | 1,0 | 3,5 | 27,5 | 10 |
| IE/25 | NC/2-1 | 34 | 33 | 18 | 9 | 1,0 | 3,5 | 27,5 | 10 |
| IE/50 | NC/2-1 | 38 | 38 | 20 | 13 | 1,0 | 6,5 | 30 | 10 |
