Trasformatore di corrente passivo serie IN
Trasformatori di misura
Descrizione
La crescente diffusione di apparecchiature elettroniche con frequenze di lavoro elevate richiede l'impiego di trasformatori di corrente con campo di frequenza esteso. Questa esigenza viene soddisfatta con materiali appositamente selezionati, abbinati a una progettazione ottimizzata.
Vantaggi
- Conduttori flessibili o morsetti conformi a UL 94 V-0
- Trasformatori di corrente per misure di corrente di precisione
- Classi di precisione superiori (1; 0,5; 0,2) rispetto alla serie IE standard
- Misure nel campo di frequenza da 16 2/3 Hz a 50 kHz
- Misura di impulsi (ad es. 8/20 μs)
- Errore di fase ridotto per la misura della potenza
- Perdite per isteresi e per correnti parassite molto ridotte
- Impiego di nuclei nanocristallini e di alta qualità
- Circuiti primario e secondario separati elettricamente
- Forme costruttive di facile montaggio
- Ampia gamma di custodie con diverse aperture passanti
SPECIFICHE TECNICHE
- Corrente primaria nominale: 50 – 1.000 A
- Campo di frequenza: 50 – 50.000 Hz
DATI TECNICI
| Tipo | 50 | 100 | 300 | 500 | 1000 | |
|---|---|---|---|---|---|---|
| Corrente primaria nominale [A] | IPN | 50 | 100 | 300 | 500 | 1000 |
| Corrente primaria nominale massima [A] | ImaxPN | 60 | 120 | 360 | 600 | 1200 |
| Corrente secondaria [mA] | IaN | 1000 | 1000 | 1000 | 1000 | 1000 |
| Potenza [VA] | Psek | 0,5 | 1,0 | 2,5 | 5,0 | 15 |
| Rapporto di trasformazione | KN | 50 | 100 | 300 | 500 | 1000 |
| Resistenza di carico [Ω] | RB | 0,5 | 1,0 | 2,5 | 5,0 | 15 |
| Tensione di carico [V] | URB | 0,5 | 1,0 | 2,5 | 5,0 | 15 |
| Precisione di misura a 50 Hz [%] | FU | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 |
| Temperatura ambiente [°C] | TA | -25…+70 | -25…+70 | -25…+70 | -25…+70 | -25…+70 |
| Campo di frequenza [kHz] | f | 0,05 – 50 | 0,05 – 50 | 0,05 – 50 | 0,05 – 50 | 0,05 – 50 |
| Tensione di prova dell'isolamento [kVac] | VP | 3 | 3 | 3 | 3 | 3 |

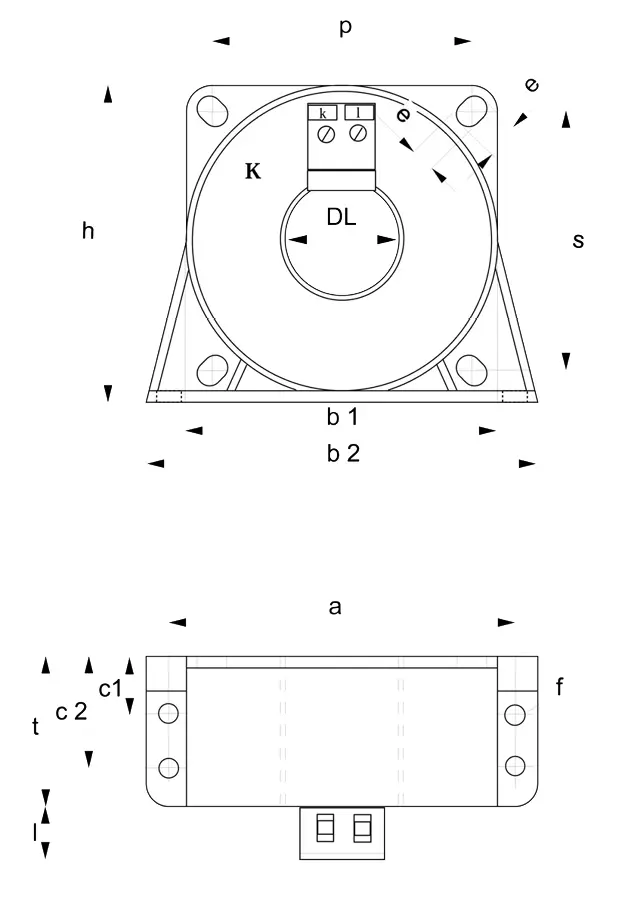

DIMENSIONI IN MM
| Tipo | Collegamento [mm²] | h [mm] | b1/b2 [mm] | t [mm] | DL [mm] | p/s [mm] | a [mm] | c1/c2 [mm] | f [mm] | e [mm] | l [mm] |
|---|---|---|---|---|---|---|---|---|---|---|---|
| IE/50 | 2,5 | 70 | 70/89 | 33 | 31 | 57/57 | 77 | 15,5/… | 4,3 | 6×4,3 | 25 |
| IE/100 | 2,5 | 70 | 70/89 | 33 | 31 | 57/57 | 77 | 15,5/… | 4,3 | 6×4,3 | 25 |
| IE/300 | 2,5 | 95 | 94/110 | 44 | 40 | 78/78 | 100 | 18/… | 5,3 | 8×5,3 | 25 |
| IE/500 | 2,5 | 95 | 94/110 | 44 | 40 | 78/78 | 100 | 18/… | 5,3 | 8×5,3 | 25 |
| IE/1000 | 2,5 | 141 | 138/170 | 55 | 64 | 120/120 | 150 | 18/25 | 6,5 | 10×6,5 | 25 |
