Trasformatori di corrente
I trasformatori di corrente REO si distinguono in particolare per il ridotto ingombro, l'eccellente linearità, il breve tempo di risposta e le basse perdite nel ferro e per rimagnetizzazione.
Trasformatori di corrente
Trasformatori di corrente e di tensione versatili
I trasformatori di corrente REO si distinguono in particolare per il ridotto ingombro, l'eccellente linearità, il breve tempo di risposta e le basse perdite nel ferro e per rimagnetizzazione.
Il trasformatore di corrente WKO-2C-B con tecnologia a doppio nucleo ed effetto Hall offre una risposta in frequenza estesa fino a 120 kHz e una risposta di fase accurata.
I trasformatori di corrente garantiscono una precisione di misura migliorata dello 0,5 % sull'intera gamma di frequenza: da DC fino a 120 kHz. Presentano inoltre una migliore compensazione della deriva e un intervallo di temperatura esteso da −40 °C a +85 °C.
Adattati specificamente al rispettivo luogo di impiego, soddisfano la norma DIN EN 50178.
Vantaggi dei trasformatori di corrente
- Circuiti primario e secondario sicuri e isolati galvanicamente
- Elevata precisione nella misura della corrente
- Non critici in caso di correnti di sovraccarico
- Elevata affidabilità
- Custodie robuste (montaggio orizzontale/verticale) con diverse varianti di apertura passante
- Collegamenti variabili (morsetti, connettori, faston, cavi, ecc.)
- Prove di vibrazione e urto secondo DIN EN 61373 categoria 1 classe B (solo per i tipi WKO e WDI in custodia AT)
Vantaggi dei trasformatori di corrente
Gamma di prestazioni dei trasformatori di corrente REO*
| Parametro | Simbolo | Valore |
|---|---|---|
| Corrente primaria nominale | IPN | da 0 a 3.000 [A] |
| Corrente primaria nominale massima | ImaxPN | da 1,2 a 2 volte [IPN] |
| Corrente secondaria | IaN | da 0 a 1.000 [mA] |
| Temperatura ambiente | TA | da −40 a +85 [°C] |
| Tensione di prova dell'isolamento | VP | 6 [kVac] |
Lo sviluppo di componenti in base alle specifiche del cliente è per noi una prassi consolidata
Gamma di prestazioni dei trasformatori di corrente REO*

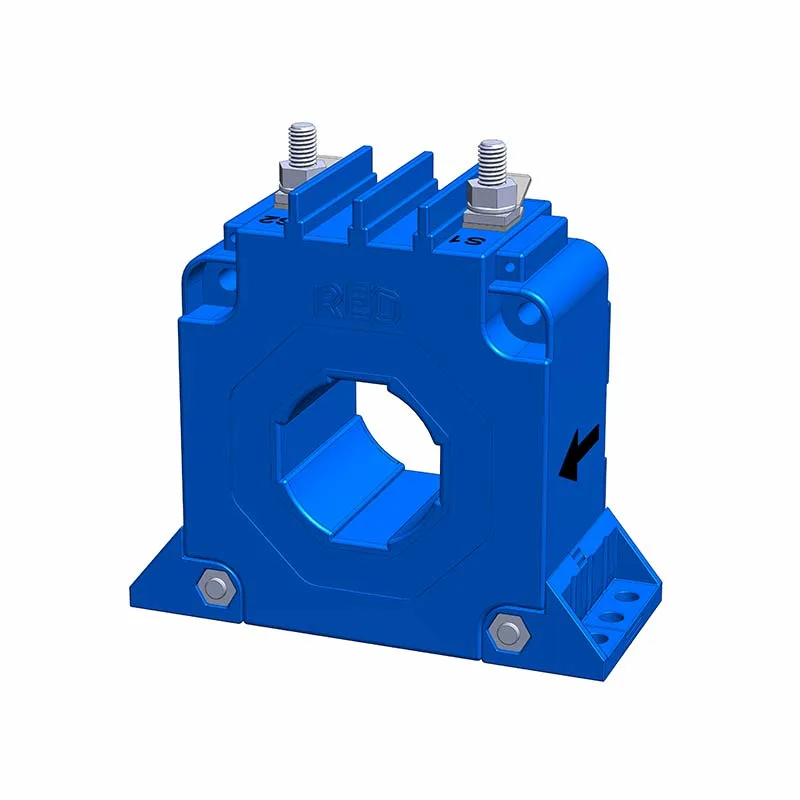

Trasformatore di corrente IE modulare – laterale
Trasformatore di corrente IE modulare – laterale
